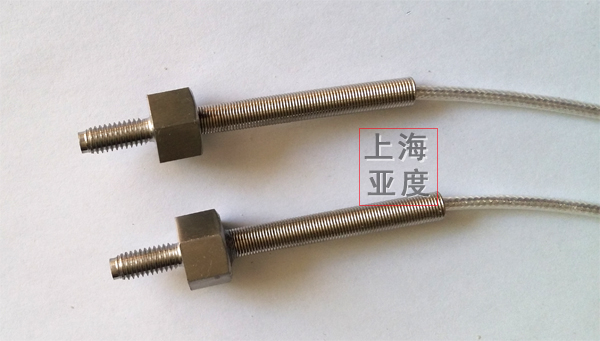

Y4全螺紋安裝熱電阻溫度傳感器
全螺紋安裝型pt100溫度傳感器是指測溫探頭部分全部采用螺紋結構封裝，內部填充絕緣導熱材料密封而成。通過調節螺紋部分長度來測量物體表面溫度，也可測量軸承和軸瓦表面溫度，但不太合適于測量液體溫度。
技術參數： 1.Pt100,Pt1000,Pt500,Ni1000，Cu50(可選)； 2.精度等級：A級（±0.15℃@0℃,理論值） B級（±0.30℃@0℃,理論值）； 3.溫度范圍：-200~850℃（根據不同的溫度段采用不同的芯片）； 4.引 線：根據測量溫度及長度選擇不同的延長引線（兩線制，三線制，四線制可選）； 5.護套材料：SUS304,SUS316,黃銅等（根據要求）；
熱電阻種類
分度號
測量范圍
溫度允差Δt（℃）
允許誤差Δ（Ω）
鉑電阻
Pt100
-200~600℃
A級：±（0.15+0.002∣t∣）
±0.06
B級：±（0.30+0.005∣t∣）
±0.12
銅電阻
Cu50
-50~150℃
±（0.30+0.006∣t∣）
Cu100
±0.10
產品選型：
企業型號
精度等級
引線材質/長度
接線定儀
接線端子
套管直徑長度螺紋
Y4
PT100
A級
F=四氟鍍銀屏蔽線（-100℃～+250℃）（防水耐腐耐溫）
A：二線制
U：U型端子
螺紋長度L，螺紋
PT1000
B：三線制（默認）
B級
G=金屬網（-50℃～+400℃
Z：針型端子
C：四線制
選型示例：Y4.PT100A.F2000BU.L10.M6*1（默認材質304不銹鋼，可以按客戶要求訂制）
表示：PT100 A級，長度10mm，螺紋M6*1 四氟鍍銀屏蔽線2米，三線制，U型端子，
