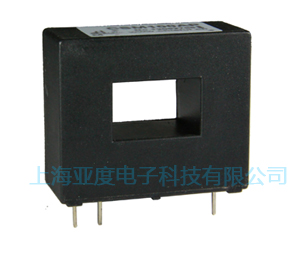

電參數

型號

IPN

原邊額定輸入電流

50

100

125

200

A

IP

原邊電流測量范圍

0～±150

0～±300

0～±375

0～±600

A

ISN

副邊額定輸出電流

50±0.5%

50±0.5%

125±0.5%

100±0.5%

mA

KN

匝數比

1:1000

1:2000

1:1000

1:2000

RM

測量電阻 (VC=±12V/IPN)

0-186

0-160

0-61

0-56

Ω

(VC=±12V/IP)

0-47

0-21

0-5

--

Ω

(VC=±18V/IPN)

0-306

0-280

0-109

0-116

Ω

(VC=±18V/IP)

0-87

0-61

0-21

0-6

Ω

VC

電源電壓

±12～±18（±5%）

V

IC

電流消耗

VC=±18V10+Is

mA

Vd

絕緣電壓

在原邊與副邊電路之間3kV有效值/50Hz/1分鐘

εL

線性度

<0.1

%FS

X

精度

±0.7

%

I0

零點失調電流

TA=25℃<±0.20

mA

IOT

失調電流溫漂

IP=0TA=-25～+85℃≤±0.005

mA/℃

Tr

響應時間

<1

μs

f

頻帶寬度(-3dB)

DC～200

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-40～+100

℃

RS

副邊線圈內阻(TA=85℃)

22

48

22

48

Ω

m

質量(約）

17

g

標準

Q/320115QHKJ01-2013

外形尺寸外部接線圖

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、當輸入電流排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。

3、測量小于25A的電流時，可以用多匝線圈，以便得到最好的精度。

4、原邊電流測量范圍最大時為短時間過載，不能長時間工作在最大電流。
