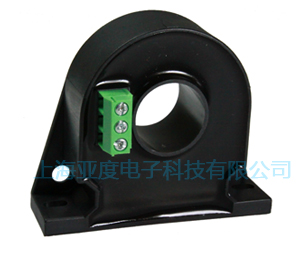

YBS300LT 閉環電流傳感器系列應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。
測量0-300A輸出mA信號 孔徑10*16mm，電源±12～±18V
YBS300LT 閉環電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數
型號
YBS50LT
YBS200LT
YBS300LT
IPN
原邊額定輸入電流
50
100
200
300
A
IP
原邊電流測量范圍
0～±75
0～±150
0～±300
0～±500
ISN
副邊額定輸出電流
150
mA
KN
匝數比
1:1000
1:2000
RM
測量電阻 (VC=±15V/IPN)
186(max)
175(max)
100(max)
56(max)
Ω
(VC=±15V/IP)
117(max)
106(max)
21(max)
(VC=±18V/IPN)
304(max)
293(max)
130(max)
75 (max)
(VC=±18V/IP)
159(max)
148(max)
75(max)
31(max)
VC
電源電壓
±12～±18(±5%)
V
IC
電流消耗
VC=±15V20+Is
Vd
絕緣電壓
在原邊與副邊電路之間5kV有效值/50Hz/1分鐘
εL
線性度
<0.1
%FS
X
精度
TA=25℃ VC=±15V±0.7
%
I0
零點失調電流
TA=25℃<±0.25
IOM
磁失調電流
IP→0<±0.20
IOT
失調電流溫漂
IP=0TA=-25～+85℃<±0.5
Tr
響應時間
<1
μs
f
頻帶寬度(-3dB)
DC～100
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
RS
副邊線圈內阻TA =25℃
14
25
m
質量(約）
79
g
標準
Q/320115QHKJ01-2013
外形尺寸 外部接線圖
使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。
2、當輸入電流排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。
3、為了達到最佳的磁耦合，原邊線匝應繞在傳感器頂部。
