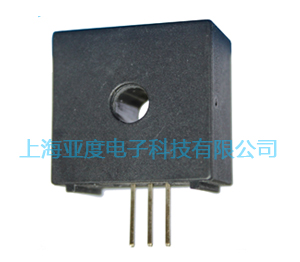

YYBS40G閉環電流傳感器系列應用霍爾效應閉環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。
測量0-40A輸出mA信號 孔徑5.5mm，電源±12～±15V
YYBS40G閉環電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數
型號
YBS10G
YBS20G
YBS25G
YBS40G
IPN
原邊額定輸入電流
10
20
25
40
A
IP
原邊電流測量范圍
0～±20
0～±40
0～±50
0～±80
ISN
副邊額定輸出電流
mA
KN
匝數比
1:1000
1:1600
RM
測量電阻(VC=±15V/IPN)
1230(max)
594(max)
467(max)
420(max)
Ω
VC
電源電壓
±12～±15V(±5%)
V
IC
電流消耗
10+Is
Vd
絕緣電壓
在原邊與副邊電路之間2.5kV有效值/50Hz/1分鐘
εL
線性度
<0.1
%FS
X
精度
TA=25℃<±0.7
%
V0
零點失調電流
TA=25℃<±0.15
VOT
失調電流溫漂
IP=0TA=-25～+85℃<±0.5
TR
響應時間
<1
us
di/dt
跟隨精度
>50
A/us
f
頻帶寬度(-1dB)
DC～200
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
RS
副邊線圈內阻(TA=25℃)
43
90
m
質量(約）
8
g
標準
Q/320115QHKJ01-2013
外形尺寸（mm）外部接線圖
使用說明
1、錯誤的接線可能導致傳感器損壞。
2、傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。
