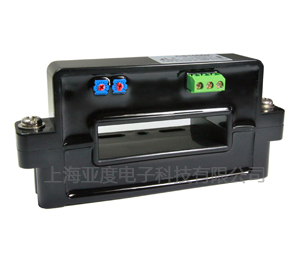

YCS1500KD霍爾電流變送器技術特點：
YCS1500KD霍爾電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。
將0-1500Aac交流電流信號變送輸出4-20mAdc信號,孔徑16*64mm，電源DC24V
|
|
YCS1500KD霍爾電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YCS300KD |
YCS500KD |
YCS1000KD |
YCS1500KD |
|
IPN |
原邊輸入電流 |
0～300(AC) |
0～500(AC) |
0～1000(AC) |
0～1500(AC) |
A(rms) |
IP |
測量電流范圍 |
0～600(AC) |
0～1000(AC) |
0～2000(AC) |
0～2500(AC) |
A(rms) |
IOUT |
副邊輸出電流 |
4～20(DC) |
mA |
RL |
負載電阻 |
80～450 |
Ω |
VC |
電源電壓 |
24±5% |
V |
εL |
線性度 |
<1 |
%FS |
X |
精度 |
TA=25℃±0.5 |
% FS |
IOT |
失調電流漂移 |
IP=0TA=-25～+85℃<0.005 |
mA/℃ |
Tr |
響應時間 |
≤20 |
ms |
f |
響應頻率 |
20Hz～10kHz |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間5kV有效值/50Hz/1分鐘 |
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
|
內部保護 |
極性保護 |
|
m |
質量(約） |
405 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸外部接線圖 |
端子說明：+,正電源0,電源地M,電流輸出OFS,零點調節GIN,幅度調節 |
使用說明 |
1、錯誤的接線可能導致傳感器損壞。當被測電流從傳感器穿過，即可在輸出端測得相應的電流值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流的傳感器。 |
|
|
|
