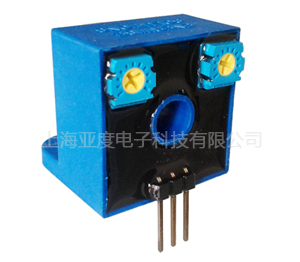

YCS30BD-D霍爾電流變送器技術特點：
YCS30BD-D霍爾電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。
將0-30Aac交流電流信號變送輸出4-20mAdc信號,孔徑6mm，電源DC12-24V
|
|
YCS30BD-D霍爾電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YCS5BD(-D) |
YCS10BD(-D) |
YCS20BD(-D) |
YCS30BD(-D) |
|
IPN |
原邊輸入電流量程 |
0～5(AC) |
0～10(AC) |
0～20(AC) |
0～30(AC) |
A(rms) |
IP |
過載 |
IPNX120% |
A(rms) |
IOUT |
副邊輸出電流 |
4～20(DC) |
mA |
RL |
測量電阻(額定電流時) |
VC=12V時：0～250 |
VC=24V時：100～850 |
Ω |
VC |
電源電壓 |
+12～+24 |
V |
εL |
線性度 |
<0.5 |
%FS |
X |
精度 |
TA=25℃±0.5 |
%FS |
IOT |
輸出電流溫度漂移 |
TA=-25～+85℃<0.003 |
mA/℃ |
Tr |
響應時間 |
≤300 |
ms |
f |
響應頻率 |
20Hz～2kHz |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間3kV有效值/50Hz/1分鐘 |
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+85 |
℃ |
|
內部保護 |
過大電流保護，極性保護 |
|
m |
質量(約） |
18 |
g |

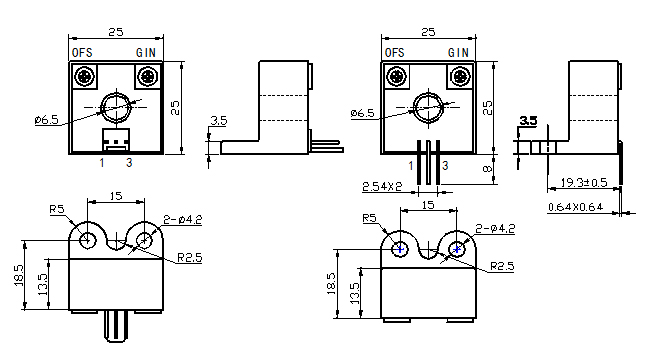

外形尺寸（mm） |
YCS30BD |
YCS30BD(-D) |
引腳說明：1,Vc2,0V(電源地)3,IOUTOFS,零點調節GIN,幅度調節 |
使用說明 |
1、傳感器正確接線后，當被測電流從傳感器穿過，即可在輸出端測得相應的電流值。
2、傳感器的輸出幅度可根據用戶需求進行適當的調節。
3、可按用戶需求定制不同額定輸入電流的傳感器。 |
|
|
|
