　首頁－霍爾電流變送器--霍爾直流電流變送器--YDS2500KF2D-上海亞度霍爾電流變送器咨詢電話021-5271-7238 180-1857-8786

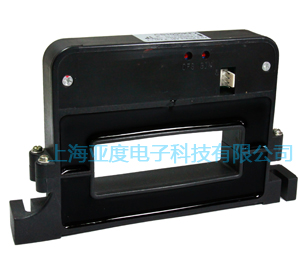

YDS2500KF2D霍爾可拆直流電流變送器技術特點：

YDS2500KF2D霍爾直流電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。

YDS2500KF2D霍爾直流電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值

成比例的直流電壓輸出。

電參數
	型號	YDS500KF2D	YDS1000KF2D	YDS1500KF2D	YDS2000KF2D	YDS2500KF2D
IPN	原邊輸入電流	0～500	0～1000	0～1500	0～2000	0～2500	A
IP	原邊電流測量范圍	0～7500	0～1500	0～2250	0～3000	0～3000	A
IOUT	副邊輸出電流	4～20(±1%)					mA
RL	負載電阻	120～650					R
VC	電源電壓	+24(±5%)					V
IC	電流消耗	35+IOUT					mA
Vd	絕緣電壓	在原邊與副邊電路之間5kV有效值/50Hz/1分鐘
εL	線性度	±1					%FS
I0	零點失調電流	TA=25℃4±0.1					mA
IOM	磁失調電流	IPN→0<0.1					mA
IOT	失調電流溫漂	IPN=0TA =-25～+85℃<0.005					mA/℃
Tr	響應時間	≤7					μs
f	頻帶寬度(-3dB)	DC～20					kHz
TA	工作環境溫度	-25～+85					℃
TS	貯存環境溫度	-40～+100					℃
m	質量(約）	560					g
	標準	Q/320115QHKJ01-2013
外形尺寸（mm）
端子輸出：1,+24V2,0V(電源地)3,IOUTOFS,零點調節GIN,幅度調節引線輸出：紅,+15V黃,IOUT黑,0V(電源地)
使用說明
錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。 2、當電流母線填滿原邊穿線孔時，獲得最佳的測量精度。原邊母排的溫度不應超過60℃。 3、使用環境應無導電塵埃和無腐蝕金屬和破壞絕緣的氣體存在。 4、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
