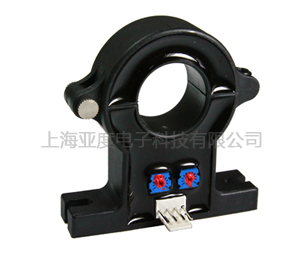

YKS500EK1霍爾電流傳感器技術特點：
YKS500EK1霍爾電流變送器系列應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。
測量0-500A電流輸出4V信號,孔徑21mm，電源±12～±15V
|
|
YKS500EK1霍爾電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YKS50EK1 |
YKS100EK1 |
YKS200EK1 |
YKS300EK1 |
YKS400EK1 |
YKS500EK1 |
|
IPN |
原邊額定輸入電流 |
50 |
100 |
200 |
300 |
400 |
500 |
A |
IP |
原邊電流測量范圍 |
0～±100 |
0～±200 |
0～±400 |
0～±600 |
0～±800 |
0～±1000 |
A |
VOUT |
副邊額定輸出電壓 |
4±1% |
V |
VC |
電源電壓 |
±12～±15(±5%) |
V |
IC |
電流消耗 |
VC=±15V<25 |
mA |
Vd |
絕緣電壓 |
在原邊與副邊電路之間3kV有效值/50Hz/1分鐘 |
|
εL |
線性度 |
<1 |
%FS |
V0 |
零點失調電壓 |
TA=25℃<±25 |
mV |
VOM |
磁失調電壓 |
IPN→0<±25 |
mV |
VOT |
失調電壓溫漂 |
IP=0TA=-25～+85℃<±1 |
mV/℃ |
Tr |
響應時間 |
≤7 |
μs |
f |
頻帶寬度(-3dB) |
DC～20 |
kHz |
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
RL |
負載電阻 |
≥10K |
Ω |
m |
質量(約） |
68 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸 |
 引腳說明：1,+15V2,-15V3,VOUT4,0V(電源地)OFS,零點調節GIN,幅度調節
|
使用說明 |
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。 |
|
|
|
