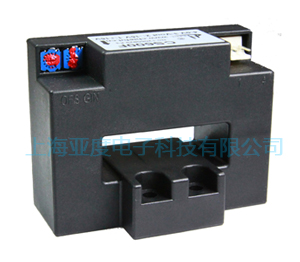

YKS800FD5霍爾電流變送器系列應用霍爾效應開環原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種
不規則波形的電流。
測量0-800A輸出1V信號,孔徑12*41mm，電源+5V
YKS800FD5霍爾電流傳感器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數
型號
YKS100FD5
YKS200FD5
YKS400FD5
YKS600FD5
YKS800FD5
IPN
原邊額定輸入電流
100
200
400
600
800
A
IP
原邊電流測量范圍
0～±200
0～±400
0～±800
0～±1000
VOUT
副邊額定輸出電壓
1±1%
V
VC
電源電壓
+5(±5%)
IC
電流消耗
<20
mA
Vd
絕緣電壓
在原邊與副邊電路之間5kV有效值/50Hz/1分鐘
εL
線性度
<1
%FS
V0
零點失調電壓
TA=25℃2.5±1%
VOM
磁失調電壓
IPN→0<±20
mV
VOT
失調電壓溫漂
IP=0TA=-25～+85℃<±0.5
mV/℃
Tr
響應時間
≤7
μs
f
頻帶寬度(-3dB)
DC～20
kHz
TA
工作環境溫度
-25～+85
℃
TS
貯存環境溫度
-40～+100
RL
負載電阻
≥10K
Ω
m
質量(約）
224
g
標準
Q/320115QHKJ01-2013
外形尺寸（mm）
引腳輸出：1,+5V2,0V(電源地)3,VOUT4,0V(電源地)OFS,零點調節GIN,幅度調節
引線輸出： 紅,+5V黃,VOUT黑,0V(電源地)
使用說明
1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當的調節。
3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
