一、CH6數顯表功能和特點：
CH6數顯表標配為一路萬能輸入數顯表，帶2點報警輸出功能，可以選擇一路電流送輸出功能，儀表有多種尺寸規格可供選擇可滿足不同
安裝需求的客戶。這款表為最經濟的數顯表一般客戶要求都可以滿足。
1、CH6數顯表一路萬能輸入數顯表，精度小于0.5%F.S，并具備調校、數字濾波功能。
2、輸入信號類型：萬能輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
3、標配2點報警輸出。可設置報警方式和報警靈敏度。
4、外形尺寸：160×80，96×96，96×48
5、電源：85VAC-265VAC, 功耗小于4W，12VDC-36VDC 功耗小于6W

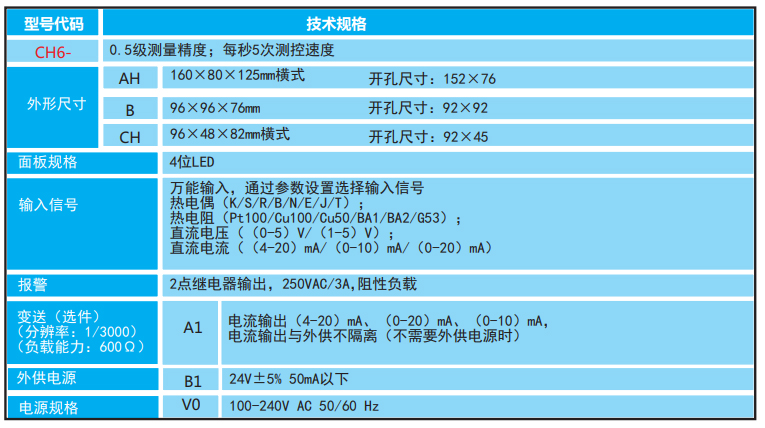

CH6選型表:
二、CH6數顯表 功能特點
電源電壓 |
AC電源 |
100-240 V AC 50/60 Hz |
AC/DC 電源 |
10-24V AC 50/60 Hz；10-24V DC |
消耗功率 |
AC電源 |
6 VA以下 |
AC/DC 電源 |
AC：6 VA以下；DC：6W以下 |
★直流供電電源應留有一定功率余量，請按每臺24VDC/0.5A，12VDC/2A配置電源。
并注意電源線長度和線徑。 |
允許電壓變動范圍 |
電源電壓的90 ~ 110 % |
絕緣阻抗 |
100MΩ以上（500 V DC MEGA基準） |
耐電壓 |
在2000 V AC 50/60Hz下1分鐘 |
抗干擾 |
IEC61000-4-2（靜電放電)，Ⅲ級；
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級；
IEC61000-4-5（浪涌），Ⅲ級 |
防護等級 |
IP65（產品前面部分） |
周圍環境 |
溫度 |
-10 ~ 55℃；保存-25~ 65℃ |
濕度 |
35 ~ 85 %RH；保存35 ~ 85 %RH |
獲得認證 |
CE |
三、CH6數顯表 輸入
測量控制速度 |
5次/秒以上 |
基本誤差 |
±0.5 %F.S |
顯示范圍 |
-1999 ~ 9999 |
輸入信號（萬能輸入，通過參數選擇輸入信號） |
電壓 |
V |
0-5V / 1-5 V |
電流 |
I |
4-20 / 0-10 / 0-20 mA |
熱電阻 |
R |
Pt100 / Cu100 / Cu50 / BA1 / BA2 / G53 |
熱電偶 |
E
|
K / S / R / B / N / E / J / T |
四、CH6數顯表 輸出規格
接點輸出 |
T2 |
2點 250VAC/3A 阻性負載 |
外供電源 |
B1 |
24V±5% 50mA以下 |

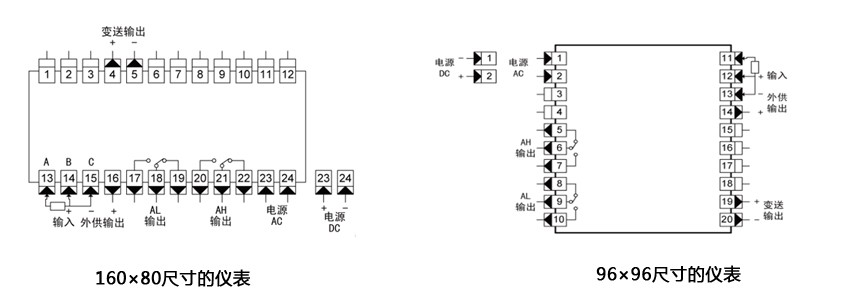

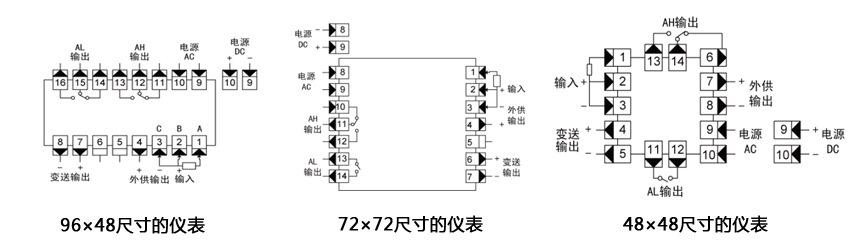

五、CH6數顯表 接線圖
|
