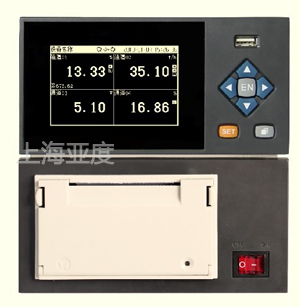

1-4路帶打印電流記錄儀:YA204R/C2/U/TP1
測量通道：1-4路
輸入信號：電流(0-10)mA、(4-20)mA、(0-20)mA
電流測量過程：
交流電流—進入互感器轉為(0-5A)—接入單相電流變送器(YA12)轉換為4-20mA信號輸出—將4-20mA信號接入單相電流記錄儀YA204R后可顯示記錄4個單相電流數值。
單相電流記錄儀可用U盤和232通訊接口和電腦相連也可配微型打印機現場打印數據和曲線功能。
上海亞度咨詢電話：021-52717238 51086217 |
一、帶打印電流記錄儀功能介紹：
YA204R是4路U盤導出智能電流記錄儀，可以測量1-4路的電流信號。本儀表組態系統中可輸入各種信號(比如電流變送器的電流信號、電壓信號、熱電阻和熱電偶的溫度信號、壓力變送器的壓力信號、流量計的流量信號等）。儀表模擬輸入中可設定選擇：信號類型、量程范圍，測量單位，小數點、數值修正、上下限報警值等功能。儀表具有：傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史數據轉存、打印以及遠程通訊功能。帶標準USB2.0接口，支持優盤數據轉存功能。 智能單相電流記錄儀輸入信號可設置為：電流：(0-10)mA、(4-20)mA、(0-20)mA，電壓:(0-5)V、(1-5)V、(0-10)V，(0-20)mV、(0-100)mV等信號。智能單相電流記錄儀測量范圍可設置-9999-30000，0-3位小數可調（具體根據所接的電流變送器量程設定）. 智能單相電流記錄儀,帶USB接口和232接口或485接口或打印接口等，用戶可用U盤或者232數據線來把智能電流記錄儀內的數據傳到電腦上，用儀表專用數據分析軟件打開，電腦上可自動生成時時及歷史數據列表、曲線圖和圓盤圖等形式。還可選配微型打印機，實現在現場打印數據和曲線等功能。
二、帶打印電流記錄儀技術參數：
1、記錄測量通道數：1通道，也可根據要求定做1通道、2通道、3通道、4通道等。 2、儀表輸入信號：
電壓:(0-5)V、(1-5)V、(0-10)V，(0-20)mV、(0-100)mV，電流：(0-10)mA、(4-20)mA、(0-20)mA
熱電偶 K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 熱電阻 Pt100、Cu50、BA1、BA2、電阻400Ω
普通直空、分段真空：(4-20)mA、(1-5)V、5V、10V等，開方：(4-20)mA、20mA、(1-5)V、5V、10V等
頻率：Fr(0-10000Hz),模擬：Sin、Cos、Square、Triangle，測量范圍（4.00-20.00）等。 記錄儀可以顯示和記錄1-4路的電流信號 如例1：單相電流的記錄過程 單相交流電流—進入互感器轉為(0-5A)—接入單相電流變送器(YA12)轉換為4-20mA信號輸出—將4-20mA信號接入單相電流記錄儀YA204R后可顯示記錄4個單相電流數值。
記錄的電流數值可用U盤和232/485通訊接口和電腦相連導出，也可配微型打印機現場打印數據和曲線功能。 3、電流測量最大顯示范圍：-9999-30000A ，0-3位小數可調，具體用戶可根據電流變送器測量量程設置。
4、智能記錄儀精度：±0.2%FS（即測量范圍滿量程的±0.2%） 5、顯示器：?jiǎn)紊谄烈壕э@示，320×200分辨率，畫面清晰，寬視角。 6、記錄間隔和記錄時間
記錄間隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 5分 10分 30分
記錄長度 3天 6天 15天 30天 45天 90天 180天 360天 2.5年 4年 14年
記錄模式：循環記錄 7、儀表畫面顯示：
總顯畫面（4個路時時測量值顯示在同一屏幕）、大數字顯示（每個通道時時測量值單獨顯示一個屏幕上）、棒圖畫面、實時曲線顯示、功能查詢（歷史曲線顯示、累積報表、數據備份、數據打印、報警列表、系統日志、系統信息、組態設置）等。 8、系統參數設置：
可設定設備名稱、系統時間、系統密碼、系統語言、記錄間隔、冷端補償、信號輸入類型、量程和單位、小數點位，測量值誤差修正設定、設定報警參數、設定變送輸出參數、打印組態參數、累積報表參數、通訊組態參數等。 全新升級的密碼鎖功能保證用戶組態安全。中英文操作系統遠銷海外。 8、儀表主要功能：
顯示功能、保存數據功能、4路繼電器報警功能（可設上限、下限、報警條件、消報條件）、運算功能、變送輸出功能、累積報表功能、連接打印機功能、通訊功能、其它功能咨詢訂做。 9、繼電器輸出功能：4路可組態繼電器觸點輸出，觸點容量3A/250VAC、3A/30VDC (阻性負載)默認為常開觸點 10、輸入阻抗：電流信號250Ω、電阻測量激勵：電流0.25mA、斷偶檢測電流：約1uA、最大共模噪聲電壓：250VACrms(50Hz)。 11、系統時間：時鐘(2000年-2099年)、時釧精度：±10ppm(25℃)、時鐘電池壽命：約10年(室溫). 11、儀表電源和外供電源：
儀表電源：開關電源85VAC～265VAC、50Hz 或DC24v±10%,整機功耗<10W
注意：儀表電源有220VAC與24VDC兩種，訂貨和使用時請注意區分。 12、斷電保護：FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存.采用硬件時鐘，掉電后也能準確運行。 13、打印功能：打印接口RS232C串口微型打印機可選。儀表可配外接微型打印機功能，可打印數據和曲線。 14、記錄儀外型尺寸: 儀表尺寸：160×80×99（mm） 開孔尺寸： 152×76（mm） 15、儀表工作環境：環境溫度：-10℃ － 60℃ 環境濕度： 0 － 95％RH 三、通訊功能與數據導出 1、USB接口功能：
記錄儀標配有USB輸出口，用戶可以將畫面翻到功能查詢畫面中的靈數據備份按確的進入，用U盤插入U(xiǎn)SB接口，輸入開始時間和結束時間將數據備到U盤中，然后在導入到用戶的電腦上。用電壓記錄儀專用的數據軟件打開，進行數據分析保存等。 2、232通訊功能：標準MODBUS-RTU通訊協儀，支持04號保持寄存器命令。
記錄儀標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳歷史數據，在電腦上可以對數據進分析保存等 232通訊距離為10米。 3、485通訊功能：
記錄儀可增加485通訊，但是儀表232和485只能任選一種通訊接口，485通訊距離為1公里內。 4、儀表打印功能：
記錄儀可以現場配接微型打印機，實現現場數據打印功能，可以打印出歷史數據、歷史曲線、定時打印等功能。
四、帶打印電流記錄儀選型表
型號 |
規格代碼 |
附加功能 |
說明 |
YA201 |
|
|
|
YA202 |
|
|
|
YA203 |
|
|
|
YA204 |
|
|
信號輸入4路 |
功能類型 |
R |
|
普通記錄功能 |
|
|
/T1
|
1路模擬變送輸出 |
/A2 |
常開繼電器輸出報警2路 |
/A4 |
常開繼電器輸出報警4路 |
/C2 |
RS232通訊 |
/C3 |
RS485通訊 |
/C4 |
微型打印機接口 |
/U |
USB接口 |
/L |
累積/報表 |
/TP1 |
24VDC變送器電源輸出（1回路） |
/P1 |
|
五、顯示功能
|
|
數顯畫面
數字畫面除顯示4路測量值外,可以顯示設備名稱
通道位號、工業單位、報警狀態以及時間信息 |
單路大數顯示
除顯示1路測量值外，還可以顯示設備名稱
通道位號、工業單位、報警狀態、時間信息 |
|
|
歷史曲線顯示
可以再現保存在內存中的歷史數據.
通過按鍵可以切換通道、追憶時間 |
棒圖顯示
以棒圖的方式顯示測量值，方便、直觀
顯示有通道位號、工業單位及報警狀態 |
|
|
功能查詢
可以對歷史曲線、累積報表、數據備份、
報警列表、系統日志、組態設備進行查詢。 |
組態畫面
可以對系統組態、顯示組態、模擬輸入、變送輸出
報警組態、報印組態、累積報表等進行設備修改。 |
六：打印功能（選配，支持上海亞度專用打印機）
|
