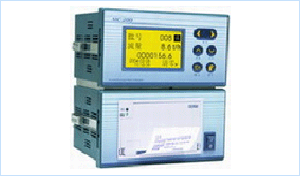

1-3路帶打印電流電壓記錄儀介紹
YD100為三通道萬能輸入的
帶打印電流電壓記錄儀。儀表可組態選擇輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號，可提供傳感器配電和四路繼電器報警輸出。直接連接微型打印機，打印用戶指定時間的歷史數據和曲線；通過RS232 通訊接口與便攜計算機、直接讀取儀表歷史數據，用戶通過ScanX 數據管理軟件，對所取數據進行分析、存檔、打印處理。通過有線、無線通訊組網，可與MCGS、Citect、組態王、iFIX 等專業組態軟件組成遠程監控系統。儀表具有強大的顯示功能，高精度棒圖顯示、實時趨勢曲線顯示、歷史曲線追憶、超限報警、報警狀態顯示、提供智能化歷史趨勢全自動回放功能，查找報警點極為方便，同時提供定位回放功能，直接查詢某年、月、日、時、分、秒的數據，方便快捷。
二：溫度打印記錄儀主要技術指標
＊測量范圍：電流變送器或者電壓變送器測量范圍
＊精度： ± 0.2％F.S
＊
記錄測量路數：最少1路，最多3路
＊輸入規格：
電壓：（0 － 5 ）V 、（1 － 5 ）V 、毫伏信號
電流：（0 － 1 0 ）m A 、（4 － 2 0 ）m A
頻率：（0 －1 0 ）K H z、矩形波、正弦波、三角波／低電平（0－2 ）V 、
高電平（5 － 2 4 ）V
＊輸出：可增加溫度繼電器輸出，變送輸出（可根據用戶要求增加）
＊打印功能：儀表配有打印機，可現場打印所有數據和曲線。
＊打印紙寬度：普通紙卷，外徑最大φ50mm，內徑φ12.5mm，紙寬57.5±0.5mm，紙質53~64g/m2>
＊記錄時間： 打印接口：RS232C 串口微型打印機
＊記錄間隔：1 、2 、5 、10 、1 5 、3 0 、6 0 、1 2 0 、2 4 0 秒可選。
＊記錄長度：3 6 小時／筆（記錄間隔1 秒）～360 天／筆（記錄間隔4 分）
＊饋電：24V （根據用戶要求增加）
＊熱電偶冷端補償誤差： ± 1℃
＊斷電保護：用FLASHMEMORY保存設置參數和歷史數據，斷電后數據可永久保存、采用硬件時鐘、掉電后也能準確運行
＊儀表顯示：時時顯示當前溫度值（可分別查看各通道數據，也可在一個屏幕上同時查看所有通道的溫度值），時時顯示當前溫度曲線圖，可查閱歷史數據，歷史曲線圖。
＊記錄存儲容量：每路129600條數據。
＊顯示器：128×64點陣式液晶顯示、LED背光
＊電源：85-265VAC、50Hz±5%、
＊功耗：＜8W
＊環境溫度： 0 － 50℃
＊環境濕度： 0 － 85％RH
＊儀表尺寸：160×160×125（mm）
＊開孔尺寸： 152×152（mm）
＊配接傳感器類型：各種傳感器均可配接，各種輸入信號切換用戶可通過儀表自行調節。
熱電偶 K、S、B、T、E、J、WRe325、N
熱電阻 Pt100、Cu50、Cu100
標準電壓 0.5V、1-5V
標準電流 0-10 mA、4-20 mA
特殊信號如：R、Wre526、mV信號、其它（訂貨時注明）
*系統參數可設定：儀表可以設置管理密碼，調整系統時間，各種輸入信號切換、小數點位置調整，溫度修正值設定、等各種參數。
*電腦數據線通訊功能：儀表可接數據通訊線（RS-232或485）將所有儲存于儀表的數據通過數據線傳輸至電腦（選擇增加）
*電腦專用軟件功能：我們配用的專用數據分析軟件采用了流行的采用流行的windows界面，用戶可方便查看當前和歷史的數據，所有數據可以導出Excel；查看當前和歷史的坐標曲線圖，曲線圖可以復制和任意保存。 （選擇增加）
