YA100R系列四通道萬能輸入帶打印電壓記錄表,可輸入直流電流、直流電壓、頻率、毫伏、熱電偶、熱電阻等多種信號。具有傳感器隔離配電輸
出、繼電器報警輸出、變送輸出、流量積算、累積報表、歷史數據轉存、打印以及遠程通訊功能。

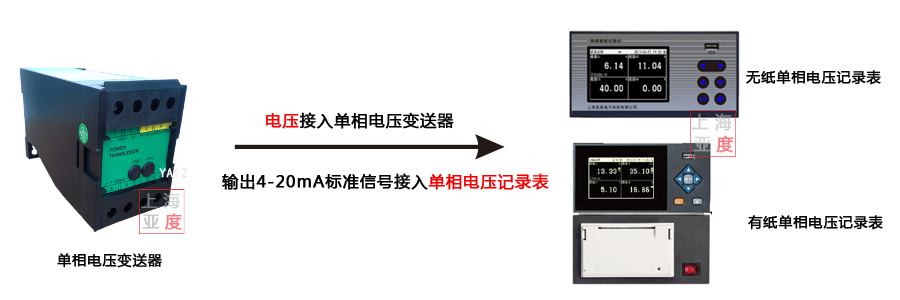

在某些場合需要即時打印數據，以滿足生產過程的記錄要求。這種情況下使用 YA100R有紙記錄儀比較合適。用戶可根據需要對儀表進行歷史數
據打印、歷史曲線打印、實時數據打印、累積報表打印。記錄儀帶標準 USB 2.0 接口,支持優盤轉存和備份歷史數據。
 功能特點
*測量范圍：各種溫度、濕度、壓力、電流、電壓、電量、流量等信號范圍均可 *基本誤差：±0.2%F.S
*顯 示 器：?jiǎn)紊壕э@示，320*200分辨率，LED背光、畫面高倍清晰、寬視角。
*記錄測量路數：1-4路，具體路數根據客戶要求定做。
*輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。
*輸出規格：4路可組態繼電器觸點輸出，觸點容量3A/250VA,3A/C30VDC(阻性負載)默認為常開觸點。
*記錄間隔與記錄時間：
記錄間隔 1秒 2秒 5秒 10秒 15秒 1分 2分 5分 10分 30分
記錄長度 3天 6天 15天 30天 45天 180天 360天 2.5年 4年 15年
*通訊、打印：通訊接口：RS232C 或RS485 協議：Modbus-RTU（從機）協議
通信速率：1200、2400、4800、9600、19200、38400、57600
*斷電保護：FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存.采用硬件時鐘，掉電后也能準確運行
*電 源：開關電源100VAC～240VAC、50Hz 或DC20V—DC28V、功耗≤25W
*環境溫度：0 － 50℃ 環境濕度：0 － 85％RH （不結露）
*儀表尺寸：W160×H164×D110（mm） 開孔尺寸：W152×H160（mm）
主要技術指標：
輸入通道：1-4路輸入可選，信號全隔離，采樣周期1秒
輸入信號：熱電阻、熱電偶、電壓、電流和頻率等。
存儲容量：128Mb,90萬條記錄，1秒記錄間隔可記錄10天
顯示屏： 單色液晶顯示，320*200分辨率，LED背光、畫面高倍清晰、寬視角。
變送輸出：2路變送可選，4-20mA,精度：度±0.1%F.S
報警輸出：1-4路報警可選，繼電器250V/3A 常開觸點
配 電： 2路24VDC±10% 每路30mA
USB接口：USB2.0高速接口，可以用U盤轉存數據
操作系統：簡體中文，英文雙語可選
通訊接口：RS485接口和RJ45接口可選，標準ModbusRTU協議
打印功能：1路微型打印機接口，可配微型打印機，現場打印數據。
電 源：交流：100-240VAC,頻率：50-60HZ,直流24VDC±10%
尺寸重量：面板160*H164*D110 mm，開孔W152*H160 mm
|
