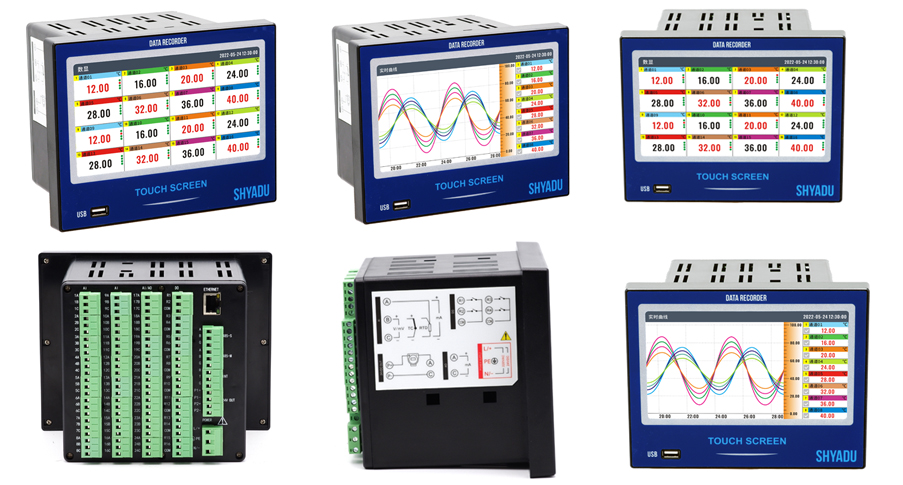

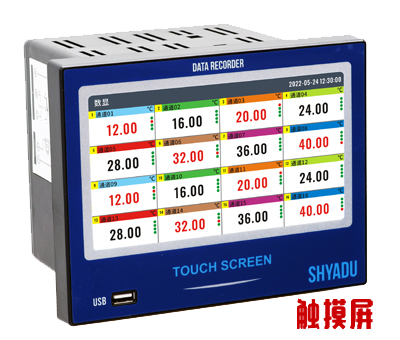

YX500R系列工業電流記錄儀，7寸彩色觸摸顯示屏 32路萬能信號輸入，可接入場的各種需要監視記錄的輸入信號，比如電流、電壓、熱電阻、
熱電偶和頻率等工業標準信號。
YX500R可同時配置報警繼電器輸出、電流變送辦理出等功能。實時采集信號、保存通道數據，形成歷史數據，最快1秒記錄間隔，可以通過USB

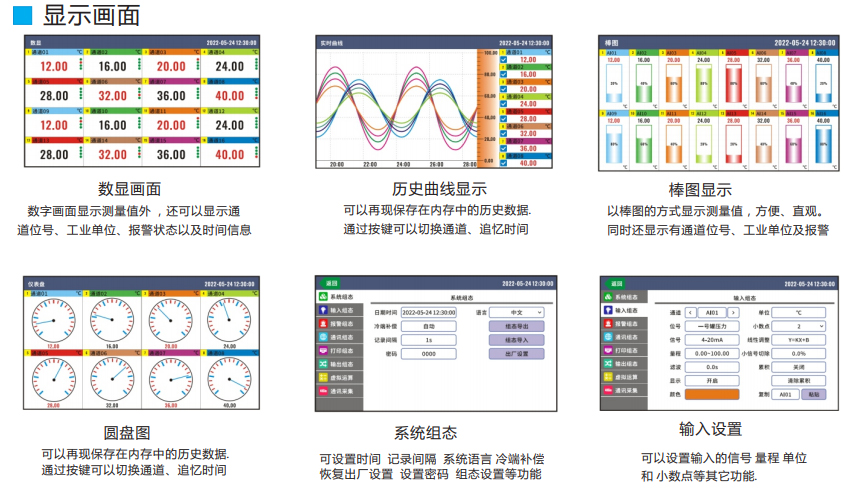

設備快速轉存歷史數據，支持RS485,以太網通訊接口。記錄數據及狀態以數值，棒圖和曲線多種數據屏現形式顯示。
YX500R系列電流記錄儀，64MB內存， 90萬條歷史記錄，256條通道報警記錄，256條掉電記錄，操作日志，內置中英雙語自切換，RS485通
訊接口,標準Modbus RTU,以太網通訊接口-標準Modbus TCP。
 功能特點
*測量范圍：各種壓力、溫度、濕度、電流、電壓和頻率等信號范圍均可
*基本誤差：±0.2%F.S
*顯 示 器：高清7寸彩色觸摸顯示屏。
*記錄測量路數：最多達 32路萬能隔離輸入通道，具體路數根據客戶要求定做。
*輸入規格：標準電流、標準電壓、頻率、毫伏、熱電偶、熱電偶等。
*輸出規格：最多達 8路電流變送輸出，最多達 16路繼電器輸出。
*電流的記錄過程
測量單相電流值
單相交流電流—進入互感器轉為(0-5A)—接入單相電流變送器(YA12)轉換為4-20mA信號輸出—將4-20mA信號接入單相電流記錄表
YA204R后可顯示記錄單相電流數值。
*記錄間隔與記錄時間：
| |
1通道 |
2通道 |
3-4通道 |
5-8通道 |
9-12通道 |
13-16通道 |
17-24通道 |
25-32通道 |
1秒 |
320天 |
160天 |
80天 |
40天 |
26天 |
20天 |
16天 |
10天 |
5秒 |
1600天 |
800天 |
400天 |
200天 |
133天 |
100天 |
80天 |
50天 |
10秒 |
3200天 |
1600天 |
800天 |
400天 |
266天 |
200天 |
160天 |
100天 |
1分鐘 |
19200天 |
9600天 |
4800天 |
2400天 |
1600天 |
1200天 |
960天 |
600天 |
*電 源：交流 100-240VAC 50Hz/直流 24VDC±10%（反接保護） 功率20W
*環境溫度：-10~60℃ 濕度： 0~85%RH（不結露)
*儀表尺寸：面板 187*147mm 深度 145mm 開孔 138*138mm
主要技術指標：
輸入通道: 1-32路輸入可選，信號全隔離，采樣周期1秒.
輸入信號： 熱電阻、熱電偶、電壓、電流和頻率等。
存儲容量： 64MB內存， 90萬條歷史記錄
顯示屏 ： 高清 7寸彩色觸摸顯示屏
變送輸出： 最多達 8路電流變送輸出
報警輸出： 最多達 16路繼電器報警輸出
配 電： 2路直流 24VDC配電

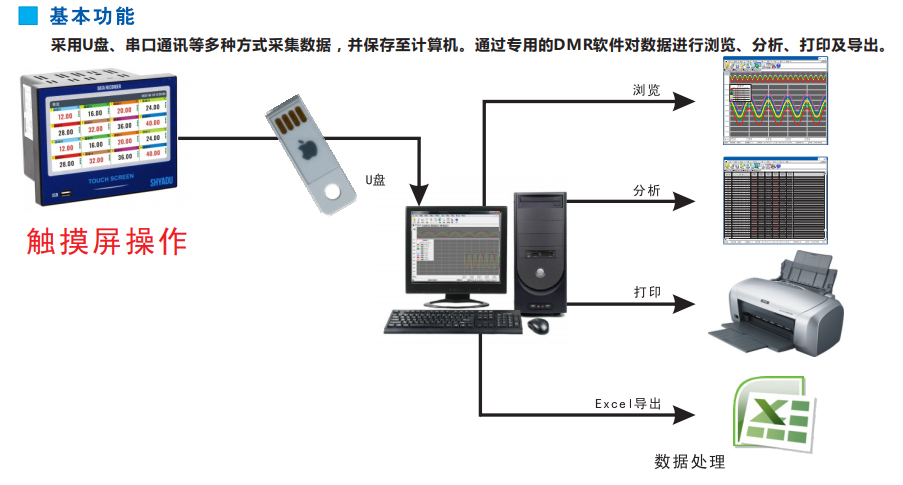

USB 接口： USB2.0高速接口,可以用U盤轉存數據.
操作系統： 簡體中文、英文雙語可選
通訊接口： Rs485通訊接口 -標準 Modbus RTU

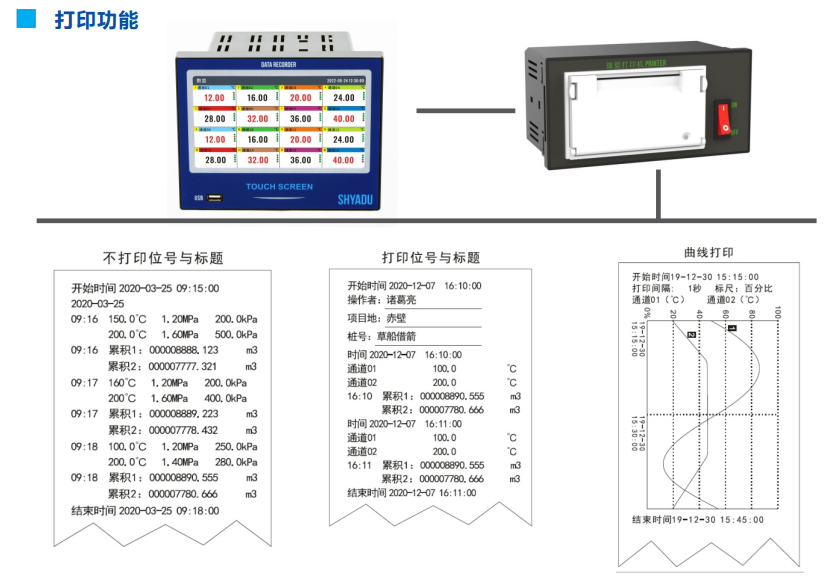

打印功能： 微型打印機接口，可配微型打印機，現場打印數據。
電 源：交流：110V/220VAC 直流24VDC±10%
尺寸重量： 面板 187*147mm 深度 145mm 開孔 138*138mm

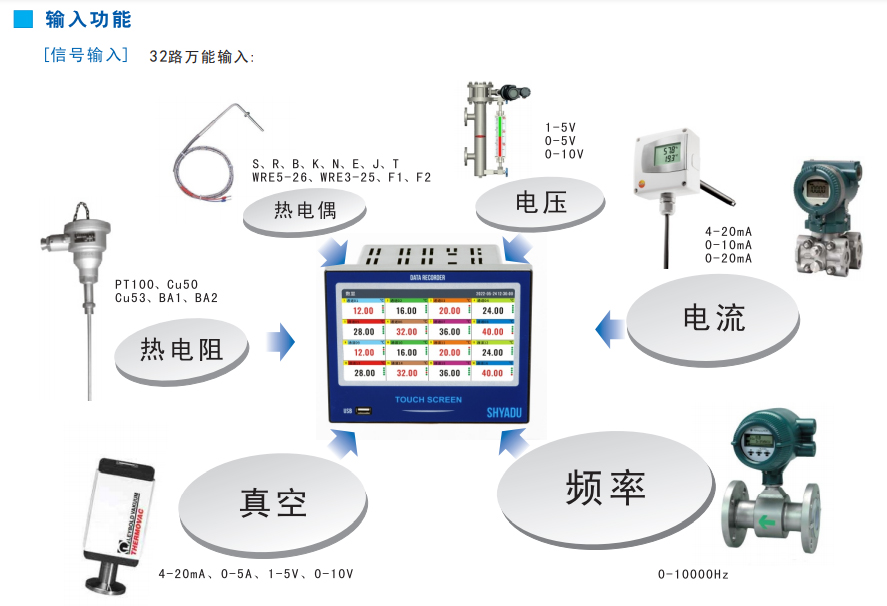

輸入種類：
信號類別 |
信號類型 |
電流 |
4-20mA、0-20mA、0-10mA、4-20mA開 |
電壓 mV |
0-100mV、0-20mV |
電壓V |
0-5V、0-10V、1-5V |
熱電偶 |
K、S、B、J、R、N、T、E、WRe3-25、WRe5-26、F1、F2 |
熱電阻 |
Pt100、Cu50、Cu53、Cu100 |
頻率（定制） |
0-10000Hz |
模擬 |
Sin、Cos |
|
