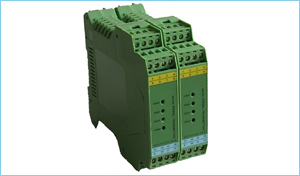

YBD-TC熱電偶溫度變送器用途：
YBD-TC型熱電偶溫度變送器用途：
YBD-TC型熱電偶溫度變送器可對分度號為T、E、J、K、N、R、S、B型溫度傳感器輸出的熱電偶溫度信號進行精確測量，經隔離，變送，傳輸，轉換成標準備的模擬信號輸出�？蓪⒁宦沸盘柗峙涑蓛陕贰？芍苯优c顯示儀表相接，同時亦可以與PLC，DCS，各種A/D轉換器以及計算機系統相接。廣泛運用于機械，電力，鐵路，石化，冶金，化工，食品，污水處理行業的自動化系統中。
YBD-TC型熱電偶溫度變送器特點
◆測量：T、E、J、K、N、R、S、B等。
◆精度：≤0.2%RO
◆隔離方式：輸入、輸出1、輸出2、電源四方隔離，抗干擾強
◆輸出：4~20mAdc,0~10Vdc,1~5Vdc,0~20mAdc
◆工作電源：DC24V，DC220V，DC110V，AC220V等
◆全智能數字化，單片機校正
◆環境溫度、測量零點、冷端溫度（內部）自動補償；
YBD-TC型熱電偶溫度變送器技術參數
◆響應時間：≤400mSec.
◆冷端溫度補償準確度：±1℃
◆測量熱電阻時允許的引線電阻：≤50Ω
◆輸出負載：電流輸出時≤750Ω；電壓輸出時≥1KΩ
◆電源功耗：直流供電<0.3W；交流供電<0.4VA
◆外殼：ABS工程塑料
◆耐壓強度：AC2KVrms/min
◆絕緣阻抗：≥100MΩ，DC500V
◆工作環境溫濕度：-10℃~55 ℃ ，<80%相對濕度
◆儲存環境溫濕度：-20℃~70 ℃ ，<70%相對濕度
◆外型尺寸：100mm(長）×22mm（寬 ）×112mm（高）
◆安裝方式：標準35mm導軌
◆重量：<200克
YBD-TC熱電偶溫度變送器選型示意圖：
| 企業型號 |
功能代碼 |
輸入代碼 |
輸出1代碼 |
輸出2代碼 |
輸助電源 |
| YBD-TC |
T：T型熱電偶 |
A：0-400℃ |
A4：4-20mA |
A4：4-20mA |
D：DC24V |
| E：E型熱電偶 |
B：0-6000℃ |
A2：0-20mA |
A2：0-20mA |
A2：AC220V |
| J：J型熱電偶 |
C：0-800℃ |
A1：0-10mA |
A1：0-10mA |
A1：AC110V |
| K：K型熱電偶 |
D：0-1100℃
|
V0：1-5V |
V0：1-5V |
D2：DC220V |
| N：N型熱電偶 |
E：0-1300℃ |
V1：0-10V |
V1：0-10V |
D1：DC110V |
| R：R型熱電偶 |
F：0-1400℃ |
V2：1-10V |
V2：1-10V |
Y：特殊訂制 |
| S：S型熱電偶 |
G：0-1800℃ |
V3：0-5V |
V3：0-5V |
|
| B：B型熱電偶 |
Y：特殊訂制 |
Y：特殊訂制 |
N：NO |
| |
|
|
Y：特殊訂制 |
|
