| 一:走紙溫濕度記錄儀 介紹
YA104R為2路走紙溫濕度記錄儀。走紙溫濕度記錄儀可組態選擇輸入標準電流、標準電壓、熱電偶、熱電阻、頻率等信號.
可提供傳感器配電和四路繼電器報警輸出,記錄儀和微型打印機為一體式，用戶可根據需要在現場進行歷史數據打印、歷
史曲線打印、實時數據打印和累積報表打印等。還可以通過USB接口轉存記錄儀中的數據導入電腦中通過數據管理軟件
(免費)，對所取數據進行查看、分析、存檔、打印等處理。有紙溫濕度記錄儀具有強大的數字顯示功能，高精度棒圖顯示
、實時趨勢曲線顯示、歷史曲線追憶、超限報警和報警狀態顯示等。
二：走紙溫濕度記錄儀 主要技術指標
1、測量范圍：各種溫度、濕度變送器范圍均可
2、精度： ± 0.2％F.S
3、記錄測量路數：1路溫度和1路濕度測量記錄顯示
4、輸入規格：
電流：（0－20）mA 、(4－20) mA
電壓：（0－5 ）V 、（1－5 ）V 、（0－10 ）V、毫伏信號等
熱電阻：Pt100、Cu50、BA1、BA2、電阻400Ω
熱電偶：K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等
普通直空、分段真空：(4-20)mA、(1-5)V、5V、10V等
開方：(4-20)mA、20mA、(1-5)V、5V、10V等
頻率：Fr(0-10000Hz)
5、報警功能：2、4路可組態繼電器觸點輸出(上限報警、下限報警)。觸點容量為3A、250VAC阻性負載默認為常開觸點。
6、變送器配電輸出：1路配電輸出電壓24VDC，最大輸出電流：60mADC(過載保護電流約90mA)
7、微型打印機：一體式打微型印機普通白紙，最大直徑40mm,紙寬57.7±0.5mm
8、記錄間隔和記錄時間
記錄間隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 5分 10分 30分
記錄長度 3天 6天 15天 30天 45天 90天 180天 360天 2.5年 5年 15年
記錄模式：循環記錄
9、斷電保護：FLASH MEMORY 保存設置參數和歷史數據，斷電后數據可永久保存采用硬件時鐘，掉電后也能準確運行。
10、開關電源:額定電壓：220V 允許電源范圍：100VAC～240VAC、50Hz
11、環境溫： 0 － 50℃ 濕 度： 0 － 85％RH
12、儀表外部尺寸：160(W)×164(H)×110(D)mm 儀表開孔尺寸：152(W)×160(H)mm
三、打印樣式：
|
|
|

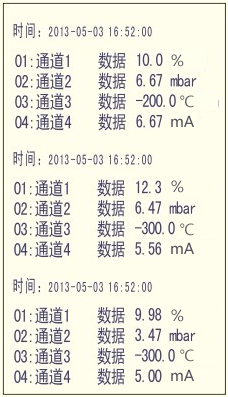

歷史數據打印結果 |

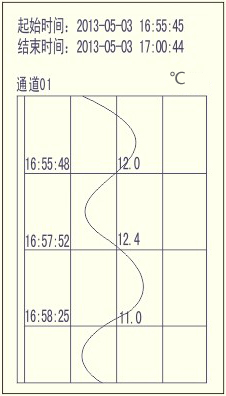

歷史曲線打印結果 |
實時數據打印結果 |
|
|
