一、1-20路彩屏無紙溫濕度記錄儀簡介：
YD800R 為1-40路萬能輸入多點溫濕度記錄儀，萬能輸入，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
*測量范圍：各種溫度、濕度范圍均可
*基本誤差：±0.2%F·S
*顯示器：采用進口SHARP 10.4 英寸640 × 480 點陣TFT 高亮度彩色圖形液晶顯示屏，CCFL 背光、畫面清晰、色彩絢麗、寬視角。
*記錄間隔時間：最小1秒，其他可分別設置2、5、10、15、30、60、120、240可選（單位：秒）
*記錄存儲容量：每路259200條數據，如容量不夠，可根據用戶要求增加。
*記錄測量路數：1-40路，（如可分為25路溫度15路濕度等）具體路數根據要求定做。
*配接傳感器類型：各種傳感器均可配接，各種輸入信號切換用戶可通過儀表自行調節。
熱電偶 K、S、B、T、E、J、WRe325、N 熱電阻 Pt100、Cu50、Cu100
標準電壓 0.5V、1-5V 標準電流 0-10 mA、4-20 mA
特殊信號如：R、Wre526、mV信號、其它（訂貨時注明）
輸入規格：全隔離萬能輸入：1 -12 通道信號輸入，通道間全隔離，隔離電壓＞ 400V。
*輸出規格:
配電：12 路配電，6 組24VDC 輸出，輸出電流50mA/ 組
12 路可組態觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
最多4 路模擬量變送輸出，4-20mADC,負載電阻＜ 600 Ω
*通訊、打印：
通訊接口：RS232C 或RS485
波特率：1200、2400、1800、9600、19200、38400、57600
打印接口：RS232C 直接連接串行微型打印機 10M Ethernet 標準RJ45 接口
*記錄時間：
記錄間隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 4分
記錄長度 72 小時 6天 15天 30天 45天 90天 180天 360天 720天
*數據備份和轉存：128M~512M 優盤可選（USB 接口）
*斷電保護：內置FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行
*熱電偶冷端補償誤差：± 1℃
*電源：開關電源85VAC～265VAC、50Hz ± 5％
*環境溫度：0 － 50℃
*環境濕度： 0 － 85％RH
*儀表尺寸：288×288×280（mm）
*開孔尺寸：282×282（mm）
二、多點溫濕度記錄儀畫面顯示
|
 |

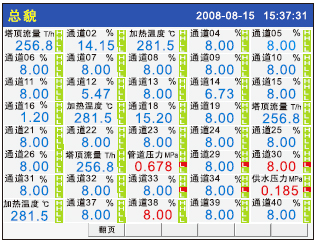

數字顯示 |
歷史曲線 |
|
 |

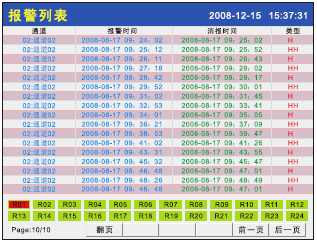

報警列表 |

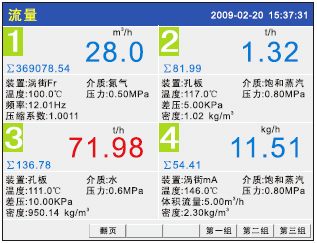

流量顯示 |

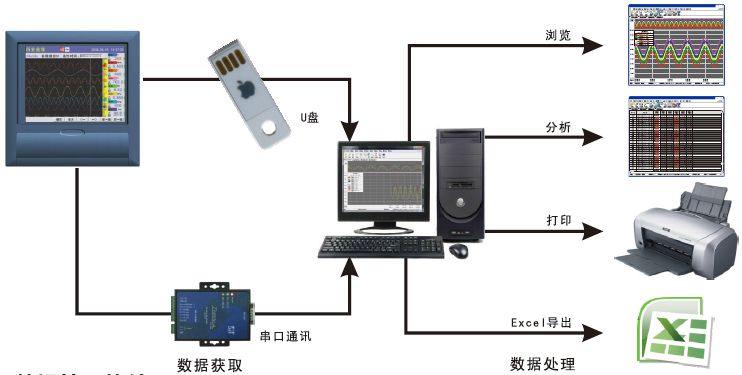

三、多點溫濕度記錄儀通訊：

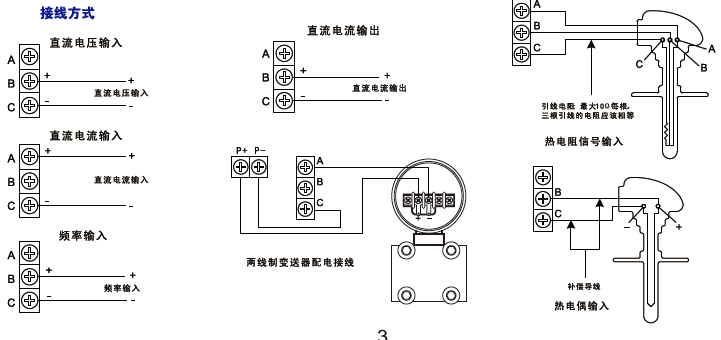

四、多點溫濕度記錄儀接線：
|
