高速溫濕度記錄儀YD700R 簡介：
YD700R系列18路萬能輸入彩屏無紙記錄儀，可輸入標準電流、標準電壓、熱電偶、熱電阻等多種信號。具
有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史數據轉存、打印以及遠程通訊功能。帶標準
USB2.0接口，支持優盤轉存和備份歷史數據。可外接微型打印機，可手動打印數據，曲線，定時自動打印
實時數據，滿足用戶場打印的需要。廣泛應用于生產設備、試驗設備、過程控制所需的歷史數據記錄，報
警記錄，通斷電記錄，班次報表功能技術參數等場合。
高速溫濕度記錄儀技術參數：
1、記錄測量路數：可同時實現1-18路信號的檢測、記錄、顯示和報警，客戶可訂做4路、6路、8路到18路等。
2、測量范圍：各種溫度、濕度、壓力、電流、電壓、電量、流量等信號范圍均可
3、基本誤差：±0.2%F.S 。
4、顯示器 5.6英寸TFT彩色液晶顯示屏（640×480點）
5、輸入規格：
熱電阻:（Pt100, Cu50, Cu100, G53, BA1, Ba2）
熱電偶:（R, S, B, K, E, J, T, N, WR325, WR526）
直流電壓:（±20mV,±60mV,±100mV, 0~5V, 1-5V）
直流電流:（4~20mA, 0~20mA, 0~10mA附加250Ω外部分流電阻）
6、記錄間隔和存儲容量：
記錄間隔 輸入通道數 記錄時間 記錄間隔 輸入通道數 記錄時間 記錄間隔 輸入通道數 記錄時間
0.1秒 6通道 22天 1秒 6通道 225天 1分鐘 6通道 >37年
0.1秒 12通道 10天 1秒 12通道 106天 1分鐘 12通道 >17年
0.1秒 18通道 7天 1秒 18通道 71天 1分鐘 18通道 >10年
7、USB數據轉儲: USB接口支持U盤數據轉儲功能，USB2.0協議，最大支持32GB
8、24VDC變送器電源: 標配4組（引自1回路），額定輸出電流200mA，
9、報警開關量輸出: 最多6點報警輸出繼電器，常開觸點，
10、模擬量輸出: 最多2通道，輸出類型4~20mA
11、通訊: 接口RS485或RS232C(選備功能)。通訊協議Modbus-RTU
12、打印: 支持連接面板式微型打印機.支持定時、報警、手動觸發打印儀表數據和報警信息.
13、字符信息: 通道名稱、單位、組名稱、設備名稱均可自定義字符串（中英文、字符、數字可混排）
14、顯示畫面: 數字、棒圖、實時曲線、歷史曲線、總貌、斷電記錄、報警信息、繼電器狀態、
15、時報、班報、日累積、月累積、數據轉儲、數據打印以及各個設置畫面等
16、安裝方法:嵌入式儀表盤安裝（垂直儀表盤）最多允許從水平面向后傾斜30度，左右水平
17、儀表盤厚度: 2～10mm
18、儀表尺寸:144×144×233mm（W×H×D）
19、額定電源:180~240 VAC（50Hz/60Hz）
20、允許電源:85~265VAC（50Hz／60Hz±2%）
21、工作環境:0~50 ℃，0~85% RH，無凝露
高速溫濕度記錄儀顯示畫面
|
|

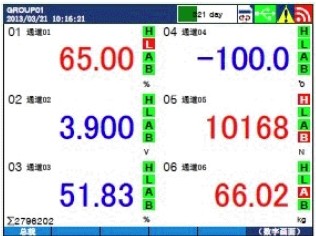

數字顯示 |

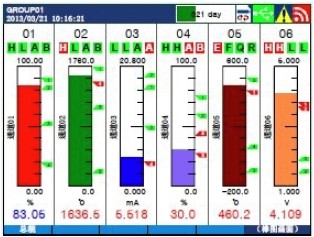

棒圖顯示 |
|
|

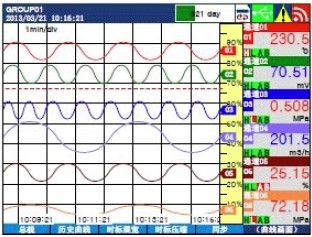

曲線顯示 |

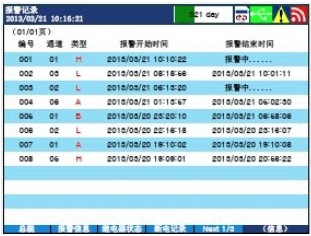

報警信息顯示 |
高速溫濕度記錄儀YD700R產品選型表
型號 |
規格代碼 |
附加功能 |
說明 |
YD704R |
|
|
內置輸入4路 |
YD706R |
|
|
內置輸入6路 |
每2路遞增，最多增到18路 |
YD718R |
|
|
內置輸入18路 |
|
附加規格 |
/T□ |
0~12點繼電器輸出(12通道以上時最多6點繼電器) |
/A□ |
0~6路變送輸出(12通道以上時最多2路變送輸出) |
/S0 |
無通訊接口 |
/S1 |
RS-232接口 |
/S2 |
RS-485接口 |
/P |
打印接口 |
/V0 |
85VAC~265VAC |
/V1 |
16VDC~32VDC |
/N |
表示非標功能 |
|
