一、1-16路無紙壓力記錄儀簡介：
本表為1-16路無紙壓力記錄儀，可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
*測量范圍：各種壓力范圍均可
*基本誤差：±0.2%F·S
*顯示器：采用320×240高分辨率藍色圖形液晶顯示器
*記錄間隔時間：最小1秒，其他可分別設置2、4、6、15、30、60、120、240可選（單位：秒）
*記錄存儲容量：每路259200條數據，如容量不夠，可根據用戶要求增加。
*記錄測量路數：1-16路，具體路數根據要求定做。

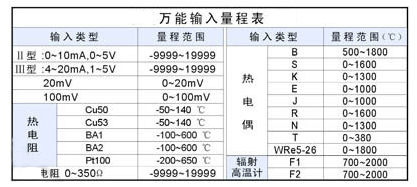

*配接傳感器類型：各種傳感器均可配接，各種輸入信號切換用戶可通過儀表自行調節。
*熱電偶 K、S、B、T、E、J、WRe325、N 熱電阻 Pt100、Cu50、Cu100
*標準電壓 0.5V、1-5V 標準電流 0-10 mA、4-20 mA
*特殊信號如：R、Wre526、mV信號、其它（訂貨時注明）
*輸入規格：全隔離萬能輸入：1 -12 通道信號輸入，通道間全隔離，隔離電壓＞ 400V。
*輸出規格:
配電：12 路配電，6 組24VDC 輸出，輸出電流50mA/ 組
12 路可組態觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點。
最多4 路模擬量變送輸出，4-20mADC,負載電阻＜ 600 Ω
*通訊、打印：
通訊接口：RS232C 或RS485
波特率：1200、2400、1800、9600、19200、38400、57600
打印接口：RS232C 直接連接串行微型打印機
10M Ethernet 標準RJ45 接口
*記錄時間：
記錄間隔 1秒 2秒 5秒 10秒 15秒 30秒 1分 2分 4分
記錄長度 72 小時 6天 15天 30天 45天 90天 180天 360天 720天
*數據備份和轉存：128M~512M 優盤可選（USB 接口）
*斷電保護：內置FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存。集成硬件時鐘，掉電后也能準確運行
*熱電偶冷端補償誤差：± 1℃
*電源：開關電源85VAC～265VAC、50Hz ± 5％
*環境溫度：0 － 50℃
*環境濕度： 0 － 85％RH
*儀表尺寸：144×144×252（mm）
*開孔尺寸：138×138（mm）
|
