4路彩屏7英尺寸高速電流電壓記錄儀：YA504R
主要功能：4路測量記錄，0.1秒記錄間隔。精度：±（0.2%FS±1）7英寸彩屏
輸入信號：可接入各種標準電流、標準電壓測量交流電流，直流電流，交流電壓，直流電壓，功率等
最大顯示范圍：-9999-30000℃
帶USB接口和232或485通訊接口，可配微型打印機
咨詢電話：021-52717238 18018578786

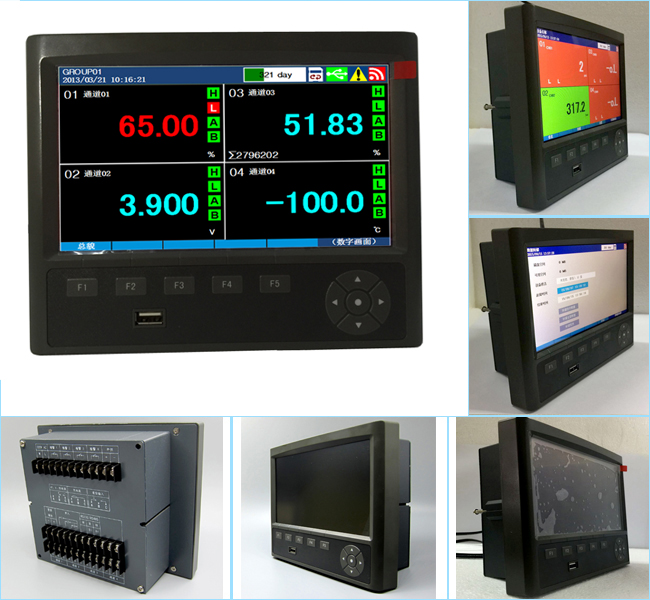

一、4路彩屏高速電流電壓記錄儀功能介紹：
YA504R是4路帶U盤導出的大屏彩色智能電流電壓記錄儀，可以同時測量4路的信號。本儀表另外可組態系統輸入各種信號。儀表模擬輸入中可設定選擇：信號類型、量程范圍，測量單位，小數點、數值修正、上下限報警值等功能。儀表具有：傳感器隔離配電輸出、繼電器報警輸出、變送輸出、歷史數據轉存、打印以及遠程通訊功能。帶標準USB2.0接口，支持優盤數據轉存功能。
4路電流電壓記錄儀輸入信號可設置為：熱電偶(K、S、B、T、E、J、N、R)和熱電阻(Pt100、Cu50、Cu53、BA1、BA2、電阻)等信號。智能溫度記錄儀測量范圍可設置-9999-30000，0-3位小數可調（具體根據所接的溫度傳感器量程設定）.
4路溫度記錄儀,可配帶USB接口和232接口/485接口/打印接口等，用戶可用U盤或者232數據線來把智能溫度記錄儀內的數據傳到電腦上，用儀表專用數據分析軟件打開，電腦上可自動生成時時及歷史數據列表、曲線圖和圓盤圖等形式。還可選配微型打印機，實現在現場打印數據和曲線等功能。
二、4路電流電壓記錄儀技術參數：
1、記錄測量通道數：4路數據測量記錄
2、儀表輸入信號：可以對測量數據進行開平方運算
直流電壓: (0-5)V、(1-5)V、(0-20)mV、(0-100)mV 等
直流電流： (0-10)mA、(4-20)mA、(0-20)mA 等
熱電偶： K、S、B、T、E、J、N、R 等
熱電阻： Pt100、Cu50、Cu100、G53、BA1、BA2 等
遠傳壓力表： 400Ω
3、測量最大顯示范圍：-9999-30000℃ ，0-3位小數可調，具體用戶可根據溫度傳感器測量量程設置。
(熱電偶 K、S、B、T、E、J、N、R、WRE5-26、WRE3-25等 熱電阻 Pt100、Cu50、BA1、BA2、電阻400Ω)
4、智能電流電壓記錄儀精度：±0.2%FS（即測量范圍滿量程的±0.2%）
5、顯示器：7英寸顯示屏分辨率為800×480點的TFT彩色液晶顯示屏。
6、記錄間隔和記錄時間
記錄間隔 輸入通道數 可記錄時間
0.1秒 4 33天
1秒 4 337天
1分鐘 4 >50年
記錄模式：循環記錄
7、儀表畫面顯示：
總顯畫面（4個路時時測量值顯示在同一屏幕）對每個組的測量數據可以進行實時曲線顯示、數字顯示和棒圖顯示。
總貌畫面、數字畫面、棒圖畫面、實時曲線畫面、歷史曲線畫面、報警信息畫面、斷電記錄畫面、繼電器狀態畫面、時報畫面、8時班報畫面、12時班報畫面、日累積報表畫面、月累積報表畫面、數據轉儲畫面、數據打印畫面等。
8、系統參數設置：
可設定設備名稱、系統時間、系統密碼、系統語言、記錄間隔、冷端補償、信號輸入類型、量程和單位、小數點位，測量值誤差修正設定、設定報警參數、設定變送輸出參數、打印組態參數、累積報表參數、通訊組態參數等。
全新升級的密碼鎖功能保證用戶組態安全。中英文操作系統遠銷海外。
8、儀表主要功能：
顯示功能、保存數據功能、4路繼電器報警功能（可設上限、下限、報警條件、消報條件）、運算功能、變送輸出功能、累積報表功能、連接打印機功能、通訊功能、其它功能咨詢訂做。
9、繼電器輸出功能：4路可組態繼電器觸點輸出，觸點容量3A/250VAC、3A/30VDC (阻性負載)默認為常開觸點
10、輸入阻抗：電流信號250Ω、電阻測量激勵：電流0.25mA、斷偶檢測電流：約1uA、最大共模噪聲電壓：250VACrms(50Hz)。
11、系統時間：時鐘(2000年-2099年)、時釧精度：±10ppm(25℃)、時鐘電池壽命：約10年(室溫).
11、儀表電源和外供電源：
儀表電源：開關電源85VAC～265VAC、50Hz 或DC24v±10%,整機功耗<10W
注意：儀表電源有220VAC與24VDC兩種，訂貨和使用時請注意區分。
12、斷電保護：FLASH 存儲器，保護參數和歷史數據，斷電后可永久保存.采用硬件時鐘，掉電后也能準確運行。
13、打印功能：打印接口RS232C串口微型打印機可選。儀表可配外接微型打印機功能，可打印數據和曲線。
14、記錄儀外型尺寸: 儀表尺寸：185×150×60（mm） 開孔尺寸： 138×138（mm）
15、儀表工作環境：環境溫度：-10℃ － 60℃ 環境濕度： 0 － 95％RH
三、通訊功能與數據導出
1、USB接口功能：
記錄儀標配有USB輸出口，用戶可以將畫面翻到功能查詢畫面中的靈數據備份按確的進入，用U盤插入USB接口，輸入開始時間和結束時間將數據備到U盤中，然后在導入到用戶的電腦上。用電壓記錄儀專用的數據軟件打開，進行數據分析保存等。
2、232通訊功能：標準MODBUS-RTU通訊協儀，支持04號保持寄存器命令。
記錄儀標配有232通訊接口，可通過232數據線將儀表和電腦連接，實現實時通訊、可上傳歷史數據，在電腦上可以對數據進分析保存等 232通訊距離為10米。
3、485通訊功能：
記錄儀可增加485通訊，但是儀表232和485只能任選一種通訊接口，485通訊距離為1公里內。4、儀表打印功能：
記錄儀可以現場配接微型打印機，實現現場數據打印功能，可以打印出歷史數據、歷史曲線、定時打印等功能。
四、智能電流電壓記錄儀選型表
型號 |
YA504R |
標準配置：4路輸入+U盤接口，0.2級精度、測控速度每秒10次；4G內存 |
| |
選配功能 |
選配功能代碼 |
選配功能需要訂貨時選配或者聯系工程師說明 |
|
|
/T4
|
常開繼電器輸出報警4路
|
/A1 |
1路
電流輸出(4～20)mA |
/S1 |
RS232通訊 |
/S2 |
RS485通訊 |
/P |
微型打印機接口（選配時需要選擇針式打印機) |
/B1G |
24VDC外供電源 100mA以下 |
| /B2G |
12VDC外供電源 100mA以下 |
/V0 |
|
五、顯示畫面
|
|

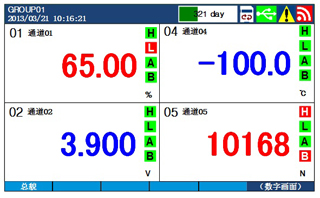

數顯畫面
數字畫面除顯示4路測量值外,可以顯示設備名稱
通道位號、工業單位、報警狀態以及時間信息 |

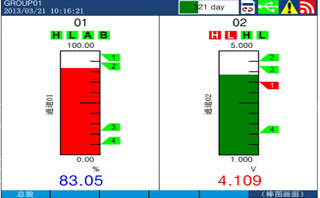

棒圖顯示
以棒圖的方式顯示測量值，方便、直觀
顯示有通道位號、工業單位及報警狀態 |
|
|

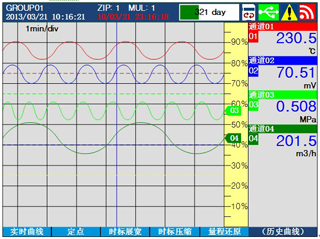

歷史曲線顯示
可以再現保存在內存中的歷史數據.
通過按鍵可以切換通道、追憶時間 |

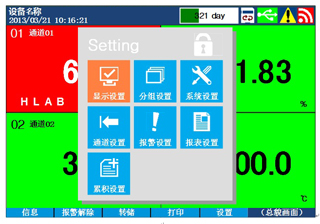

組態畫面
可以對系統組態、顯示組態、模擬輸入、變送輸出
報警組態、報印組態、累積報表等進行設備修改。 |
六：外型尺寸與端子圖
|
