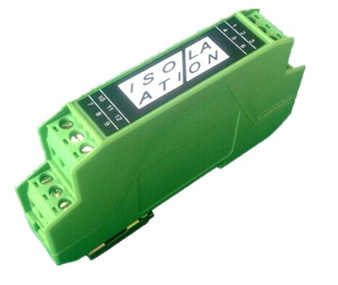

YBBA/V/R電流電壓電位計模擬信號隔離器用途
信號隔離器是在自動化控制系統中對各種工業信號進行配電,變送,隔離,傳輸的儀表,可與各種工業傳感器配合,取回參數信號,隔離變送傳輸,滿足用戶本地監視遠程數據采集的需求.廣泛應用于機械,電氣,電信,電力,石油,化工,鋼鐵,污水處理,樓宇建筑等領域的數據采集,信號傳輸轉換,PLC,DCS等工業測控系統,用來完善和補充系統模擬I/O插件功能,增加系統適用性和現場環境的可靠度.
YBBA/V/R電流電壓電位計模擬信號隔離器技術參數：
◆響應時間：≤400mSec.
◆輸入電阻：電流≤60Ω；電壓≥1MΩ
◆輸出負載：電流輸出時≤750Ω；電壓輸出時≥1KΩ
◆輸出零點校調：≤±10%RO
◆輸出滿度校調：≤±20%RO
◆電源功耗：直流供電<0.3W；交流供電<0.4VA
◆外殼：ABS工程塑料
◆耐壓強度：AC2KVrms/min
◆絕緣阻抗：≥100MΩ，DC500V
◆工作環境溫濕度：-10℃~55 ℃ ，<80%相對濕度
◆儲存環境溫濕度：-20℃~70 ℃ ，<70%相對濕度
◆外型尺寸：100mm(長）×18mm（寬）×57mm（高）
◆安裝方式：標準35mm導軌
◆重量：<200克
YBBA/V/R電流電壓電位計模擬信號隔離器選型示意圖：
| 功能代碼 |
功能代碼 |
輸入代碼 |
輸出代碼 |
工作電源 |
| YBB |
A：直流電流 |
A4：4-20mA |
V5：0-500V |
A4：4-20mA |
D：DC24V |
| A2：0-20mA |
V6：0-75mV |
A2：0-20mA |
| A1：0-10mA |
VD：0-±75mV |
A1：0-10mA |
| V：直流電流 |
A0：0-1mA |
VE：0-±10V |
V0：1-5V |
N：無源（2線制4-20mA輸出） |
| V0：1-5V |
R1：0-500Ω |
V1：0-10V |
| V1：0-10V |
R2：0-1KΩ |
V2：2-10V |
| R：電位計 |
V2：2-10V |
R3：0-10KΩ |
V3：0-5V |
| V3：0-5V |
R4：0-50KΩ |
VE：0-±10V |
| V4：0-300V |
Y：特殊訂制 |
Y：特殊訂制 |
|
|
