一、CH6數顯表 說明
1、CH6溫度數顯表誤差小于0.5%F.S，并具備調校、數字濾波功能
2、輸入信號類型：萬能輸入，通過設定選擇；適用于電壓、電流、熱電阻、熱電偶信號
3、外形尺寸：160×80，96×96，96×48
4、電源：85VAC-265VAC,功耗小于4W，12VDC-36VDC 功耗小于6W
二、CH6數顯表 基本配置
單顯示、2點報警，外供24V
三、CH6數顯表 擴展功能
變送輸出（有變送輸出時無外供24V）
CH6數顯表標配為一路萬能輸入數顯表，帶2點報警輸出功能，可以選擇一路電流送輸出功能，儀表有多種尺寸規格可供選擇可滿足不同安裝需求的客戶。這款表為最經濟的數顯表一般客戶要求都可以滿足。
內容 |
代碼說明 |
CH6- |
0.5級精度，測控速度每秒5次 |
外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
B |
96×96×76開孔尺寸：92×92 |
CH |
96×48×82開孔尺寸：92×45 |
面板規格 |
|
4位LED |
輸入信號
（萬能輸入，通過參數設置選擇輸入信號） |
|
熱電偶（K/S/R/B/N/E/J/T）； |
|
熱電偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
|
直流電流（4-20）mA、（0-10）mA、（0-20）mA； |
|
直流電壓（0-5）V、（1-5）V； |
報警 |
|
2點繼電器輸出，250V AC/3A，阻性負載。 |
變送（選件）（分辨率：1/3000；負載能力：600Ω） |
A1
|
電流輸出（4-20）mA、（0-10）mA、（0-20）mA。
電流輸出與外供不隔離（不需要外供電源時） |
外供電源 |
B1 |
24V±5% 50mA以下 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |

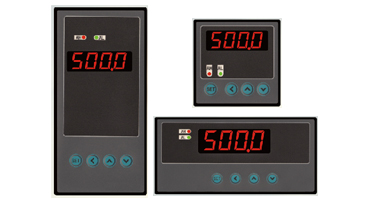

四、CH6溫度數顯表實物：
|
