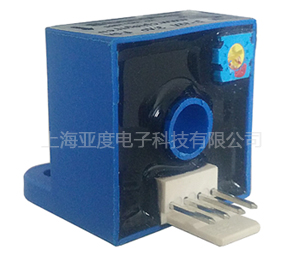

YCS25BD2霍爾電流變送器技術特點：
YCS25BD2霍爾電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。
將0-25Aac交流電流信號變送輸出0-5V信號,孔徑6mm，電源DC12-24V
|
|
YCS25BD2霍爾電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YSC1BD2 |
YSC3BD2 |
YSC5BD2 |
YSC10BD2 |
YSC25BD2 |
|
IPN |
原邊輸入電流量程 |
0～1(AC) |
0～3(AC) |
0～5(AC) |
0～10(AC) |
0～25(AC) |
A(rms) |
IP |
過載 |
IPNX150% |
A(rms) |
VOUT |
副邊輸出電壓 |
5±1%(DC) |
V |
VC |
電源電壓 |
12～24（±5%） |
V |
IC |
電流消耗 |
VC=24V<20 |
mA |
Vd |
絕緣電壓 |
在原邊與副邊電路之間2.5kV有效值/50Hz/1分鐘 |
|
εL |
線性度 |
<0.5 |
%FS |
V0 |
零點失調電壓 |
TA=25℃<30 |
mV |
VOT |
失調電壓漂移 |
IP=0TA=-25～+85℃<±0.5 |
mV/℃ |
Tr |
響應時間 |
≤200 |
ms |
f |
響應頻率 |
20Hz～2kHz |
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
RL |
負載電阻 |
≥10K |
Ω |
m |
質量(約） |
18 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸 |
引腳說明：1,Vc2,0V(電源地)3,VOUTGIN,幅度調節 |
使用說明 |
1、傳感器正確接線后，當被測電流從傳感器穿過，即可在輸出端測得相應的電壓值。
2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{(diào)節。
3、可按用戶需求定制不同額定輸入電流的傳感器。 |
|
|
|
