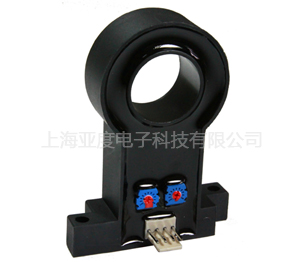

YCS30ED霍爾電流變送器技術特點：
YCS30ED霍爾電流變送器系列應用霍爾效應的電流傳感器，能在電隔離條件下測量直流信號電流,輸出和被測電流有效值成比例的4-20mA直流電流輸出。
將0-300Aac交流電流信號變送輸出4-20mAdc信號,孔徑6mm，電源DC24V
|
|
YCS30ED霍爾電流變送器系列應用電磁感應原理的電流變送器，能在電隔離條件下測量交流信號電流,輸出和被測電流有效值
成比例的直流電壓輸出。
電參數 |
|
型號 |
YCS30ED |
YCS50ED |
YCS100ED |
YCS150ED |
YCS200ED |
YCS300ED |
|
IPN |
原邊輸入電流 |
0～30(AC) |
0～50(AC) |
0～100(AC) |
0～150(AC) |
0～200(AC) |
0～300(AC) |
A(rms) |
IP |
測量電流范圍 |
0～60(AC) |
0～100(AC) |
0～200(AC) |
0～225(AC) |
0～400(AC) |
0～600(AC) |
A(rms) |
IOUT |
副邊輸出電流 |
4～20(DC) |
mA |
RL |
負載電阻 |
80～450 |
Ω |
VC |
電源電壓 |
24±5% |
V |
εL |
線性度 |
<1 |
%FS |
X |
精度 |
TA=25℃±0.5 |
% FS |
IOT |
失調電流漂移 |
IP=0TA=-25～+85℃<0.005 |
mA/℃ |
Tr |
響應時間 |
≤20 |
ms |
f |
響應頻率 |
20Hz～10kHz |
|
Vd |
絕緣電壓 |
在原邊與副邊電路之間5kV有效值/50Hz/1分鐘 |
|
TA |
工作環境溫度 |
-25～+85 |
℃ |
TS |
貯存環境溫度 |
-40～+100 |
℃ |
|
內部保護 |
無極性保護 |
|
m |
質量(約） |
62 |
g |
|
標準 |
Q/320115QHKJ01-2013 |
|
外形尺寸（mm）外部接線圖 |
 引腳說明：1,+24V2,0V(電源地)3,IOUT4,0V(電源地)OFS,零點調節GIN,幅度調節
|
使用說明 |
1、錯誤的接線可能導致傳感器損壞。當被測電流從傳感器穿過，即可在輸出端測得相應的電流值。
2、傳感器的輸出幅度可根據用戶需求進行適當的調節。
3、可按用戶需求定制不同額定輸入電流的傳感器。 |
|
|
|
