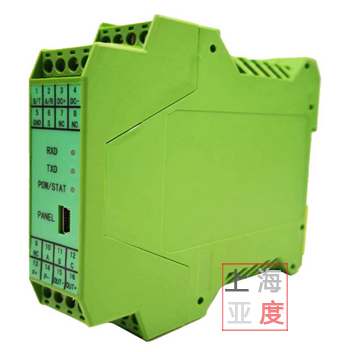

一、溫度數據采集模塊 說明
單路溫度數據采集模塊YFM201可以采集的模擬量、萬能輸入如熱電偶、熱電阻、直流電流/電壓輸入等信號,輸出RS485信號標準的Modbus RTU協議,可供二次開發。
輸入:萬能信號輸入(熱電偶、熱電阻、直流電流、直流電壓輸入等)可通過參數設置選擇。
輸出:RS485通訊接口。
隔離:輸入、通訊、輸出、饋電、模塊供電相互隔離。
供電:10VDC~30VDC供電,消耗功率小于4.8W。
二、單路溫度數據采集模塊 輸入
輸入:熱電偶、熱電阻、直流電流/電壓輸入,輸入信號由參數設置。
隔離:輸入與通訊、輸出、饋電、模塊供電隔離。
轉換周期:0.1秒(熱電偶輸入為0.2秒)
基本誤差:±0.2 %F?S(注:輸入信號選擇為B型熱電偶時,小于250℃時不保證精度。)
冷端補償精度:與冷端補償的方式、端子處的熱平衡及冷端補償系數相關。
三、單路溫度數據采集模塊 通訊規格
通訊接口:RS485
隔離:與輸入、輸出、饋電、模塊供電隔離
通訊協議:Modbus-RTU協議(從機模式)/ TC-ASCII協議可設置
模塊地址:0-99可選
波特率:2400/4800/9600/19200/38400 bps/57600 bps/115200 bps可設置
應答時間:500μS(測量值)
數據格式:1位起始位,8位數據位,1位奇偶校驗位,1位或2位停止位可選
奇偶校驗:校驗碼可選(奇校驗/偶校驗/無校驗)
同步方式:起止同步方式
傳輸模式:雙向半雙工多點連接
通訊距離:≤1.2km,需要使用符合的電纜和匹配電阻,優選雙絞電纜
四、溫度數據采集模塊 基本規格
電源電壓:10- 30VDC
消耗功率:小于4.8W
環境溫度:-10~55℃(保存:-25~65℃)
環境濕度:35~85%RH,無凝露
絕對濕度:MAX. W. C 29.3 g/m3 dry air at 101.3kPa
安裝位置:室內,高度<2000m
絕緣電阻:≥100MΩ(500V DC MEGA基準)
絕緣強度:1000V AC(測試條件:50/60Hz,1分鐘)
抗干擾:IEC61000-4-2(靜電放電),Ⅲ級
IEC61000-4-4(電快速瞬變脈沖群),Ⅲ級
IEC61000-4-5(浪涌),Ⅲ級
五、溫度數據采集模塊 選型表
內容 |
代碼說明 |
YFM201- |
單路模擬量萬能輸入模塊,0.2級精度;每秒10次測控速度。 |
輸出(選件) |
A1 |
電流輸出:(4-20)mA、(0-10)mA、(0-20)mA |
A2 |
電壓輸出(0-5)V、(1-5)V |
A3 |
電壓輸出(0-10)V |
饋電 |
B1 |
24V±5% 50mA以下 |
通訊
|
MS2 |
RS485接口 可通過參數設置選擇TC-ASCII或Modbus-RTU協議 |
電源規格 |
V1 |
10-24V AC 50/60 Hz;10-30V DC
|

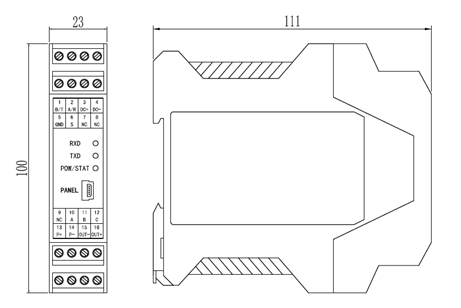

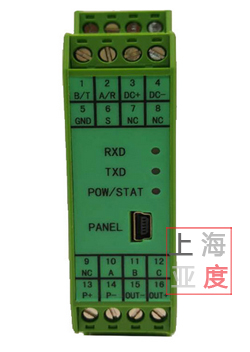

六、溫度數據采集模塊 尺寸

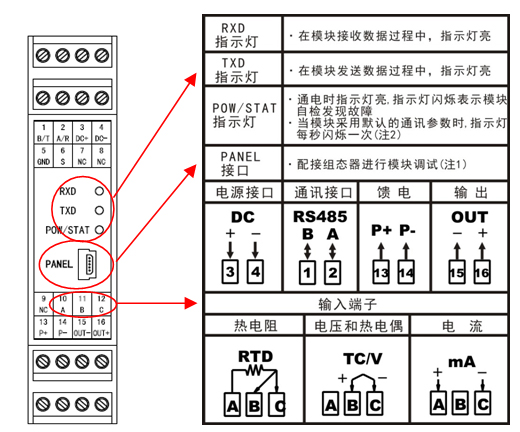

注1:模塊可以通過PANEL接口配接組態器TCH-B進行調試。組態器TCH-B為非標配組件,需單獨購買。
注2:S端子與輸入端子C短接,模塊按默認通訊參數進行通訊:通訊協議為Modbus-RTU協議,地址為01,通訊速率為19200bps,偶校驗,1個停止位。儀表內設定的通訊參數將無效。 |
