內容 |
代碼說明 |
YSC5- |
0.2級精度；測控速度每秒5次，自整定。 |

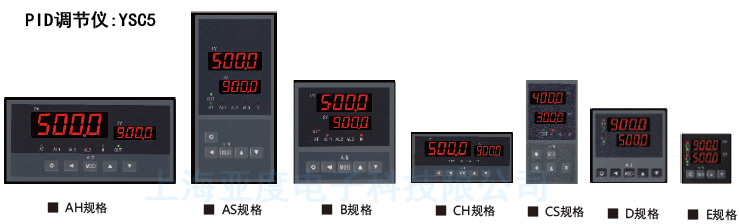

外形尺寸 |
AH |
160×80×125mm 橫式 開孔尺寸：152×76 |
AS |
80×160×125mm 豎式 開孔尺寸：76×152 |
B |
96×96×112mm 正方形 開孔尺寸：92×92 |
CH |
96×48×112mm 橫式 開孔尺寸：92×45 |
CS |
48×96×112mm 豎式 開孔尺寸：45×92 |
D |
72×72×112mm 正方形 開孔尺寸：68×68 |
E |
48×48×112mm 正方形 開孔尺寸：45.5×45.5 |
| 面板規格 |
4位LED + 4位LED（設定值顯示） |
輸入信號
（其它輸入信號，訂貨時說明） |
E |
熱電偶K、S、R、B、N、E、J、T； |
R |
熱電阻 Pt100、Cu100、Cu50、BA1、BA2、G53； |
I |
直流電流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
直流電壓（0～5）V、（1～5）V； |
M |
mV信號（訂貨注明范圍） |
W |
電位器 |
L |
遠傳壓力表 |
報警（選件）（250V AC/3A,阻性負載）
|
T1～3 |
1～3點報警繼電器輸出；CH、CS、D、E只有1點繼電器輸出 |
控制輸出：（CH、CS、D、E尺寸儀表不支持C5、C6輸出方式）
|
C1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
C2 |
電壓輸出（1～5）V、（0～5）V |
C3 |
電壓輸出（0～10）V |
C4 |
固態繼電器驅動電壓輸出 |
C5 |
可控硅無觸點常開式輸出 |
C6 |
可控硅過零觸發輸出 |
C7 |
繼電器觸點開關輸出 |
變送（選件）（分辨率：1/3000；負載能力：600Ω）（CH、CS、D、E尺寸儀表控制輸出方式為C1、C2、C3時，不支持變送輸出） |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密電源，一般為10V±2%,30ppm，100mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
