內容 |
代碼說明 |
YSD2- |
2通道輸入；0.2級測量精度；測控速度0.4秒（0.2秒/通道） |
外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
AS |
80×160×125開孔尺寸：76×152 |
B |
96×96×112開孔尺寸：92×92 |
CH |
96×48×112開孔尺寸：92×45 |
CS |
48×96×112開孔尺寸：45×92 |

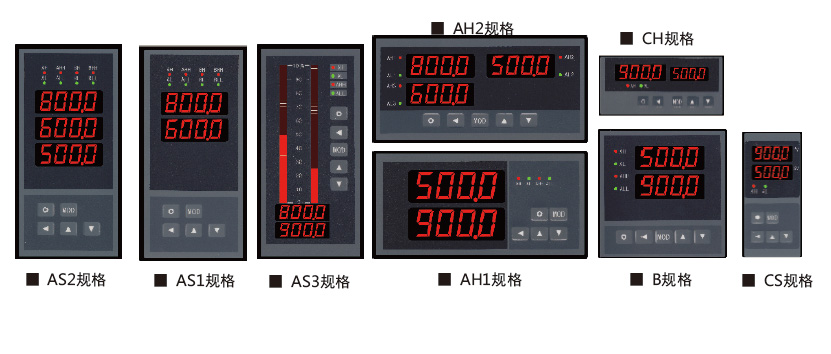

面板規格
(2、3為選件)
|
1 |
基本型 雙4位LED |
2 |
功能型 雙4位LED + 4位LED （運算值顯示）限AH、AS |
3 |
光柱型 雙4位LED + 雙光柱 （測量值顯示） （限AS） |
順序表示2個通道的輸入信號
（其它輸入信號，訂貨時說明） |
E |
E |
熱電偶（K/S/R/B/N/E/J/T）； |
R |
R |
熱電偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
I |
I |
直流電流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
V |
直流電壓（0～5）V、（1～5）V、（0～10）V； |
W |
W |
電位器（500Ω～10KΩ） |
報警（選件） |
T1～4 |
T3、T4限AH、AS、B(250V AC/3A，阻性負載) |
變送（選件）
（分辨率：1/3000；負載能力：600Ω）
可同時任意組合選擇2路 |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
A4 |
電壓輸出（-5V～+5V） |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
TC ASCII協議 RS232 |
S2 |
TC ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
