內容 |
代碼說明 |

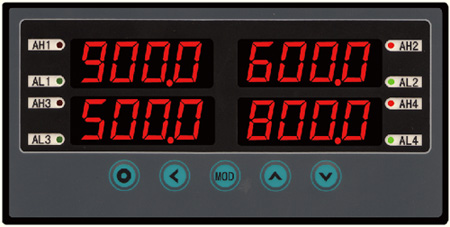

YSDAL- |
2通道輸入；0.2級測量精度；測控速度0.6秒（0.2秒/通道） |
外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
AS |
80×160×125開孔尺寸：76×152 |
面板規格 |
|
4位LED×通道數 |
通道數 |
2～4 |
2到4通道輸入，標準配置為2通道，超過2通道單獨收費。 |
順序表示4個通道輸入信號
（其它輸入信號，訂貨時說明） |
E |
E |
E |
E |
熱電偶（K/S/R/B/N/E/J/T）； |
R |
R |
R |
R |
熱電偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
I |
I |
I |
I |
直流電流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
V |
V |
V |
直流電壓（0～5）V、（1～5）V、（0～10）V； |
W |
W |
W |
W |
電位器（500Ω～10KΩ） |
報警（選件） |
T1～8 |
1～8點報警 (250V AC/3A，阻性負載)。 |
變送（選件）
（順序表示4路變送，需要幾路變送就寫幾路變送輸出信號）
（分辨率：1/3000；負載能力：600Ω） |
A1 |
A1 |
A1 |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。
|
A2 |
A2 |
A2 |
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
A3 |
A3 |
A3AA33 |
電壓輸出（0～10）V |
A4 |
A4 |
A4 |
A4 |
電壓輸出（-5V～+5V） |
A5 |
A5 |
A5 |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
