一、數據顯示單元：YSDU
1、 通過通訊接口接收其他儀表，上位機或智能設備傳送的數據并顯示，并可選擇報警輸出和變送輸出功能。
2、常用于需異地顯示的應用。
二、數據顯示單元YSDU 選型表：
內容
代碼說明
YSDU-
1組4位或5位LED顯示

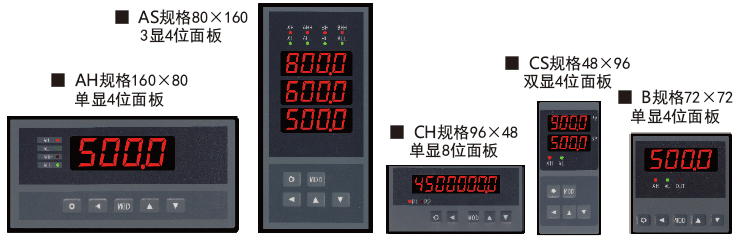

外形尺寸
AH
160×80×125開孔尺寸：152×76
AS
80×160×125開孔尺寸：76×152
B
96×96×112開孔尺寸：92×92
CH
96×48×112開孔尺寸：92×45
CS
48×96×112開孔尺寸：45×92
D
72×72×112開孔尺寸：68×68
用途分類
C
與計算機配接
M
與YS系列儀表或模塊配接
顯示窗位數
4
4位
5
5位
8
8位
顯示窗數量
1～4
標配為：1組4位或5位LED顯示，超過范圍需另計收費。
報警（選件）（250V AC/3A,阻性負載）
T1～4
CH、CS及D型儀表限制為2點；AH、AS、B型儀表限制為4點
變送（選件）(AH\AS\B可同時帶2路輸出)
（分辨率：1/3000；負載能力：600Ω）
A1
電流輸出（4-20）mA、（0-20）mA、（0-10）mA
A2
電壓輸出（0-5）V、（1-5）V
A3
電壓輸出（0-10）V
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99）
S1
ASCⅡ協議 RS232
S2
ASCⅡ協議 RS485
M1
modbus-RTU協議 RS232
M2
modbus-RTU協議 RS485
電源規格
V0
100-240V AC 50/60 Hz
V1
10-24V AC 50/60 Hz；10-24V DC
儀表或模塊的系列號
*
應注明配接YS系列儀表或模塊的系列號
