一、YSJ流量積算儀基本功能：
1、 配接電流、電壓輸出的流量變送器和脈沖輸出的流量傳感器。
2、累積流量8位顯示，瞬時流量4位顯示。
3、 0.2級精度。測量控制速度每秒5次。
4、 8段折線修正功能。
5、 可選配累積量脈沖輸出功能。
6、 可選配2點報警輸出，實現瞬時量報警或累積量預置輸出。
7、 可選配停電記錄功能。
8、 可選配通訊，打印及瞬時量變送輸出功能。
二、YSJ流量積算儀選型說明
內容 |
代碼說明 |
|
YSJ- |
流量累積；每秒5次測控速度 |
|

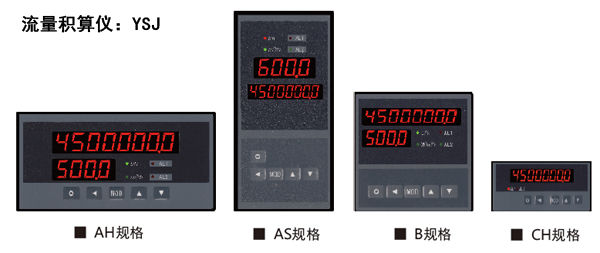

外形尺寸 |
AH |
160×80×125開孔尺寸：152×76 |
|
AS |
80×160×125開孔尺寸：76×152 |
|
B |
96×96×112開孔尺寸：92×92 |
|
CH |
96×48×112開孔尺寸：92×45 |
|
面板規格 |
1 |
8位LED（累積流量、瞬時流量切換顯示）（CH尺寸） |
|
2 |
8位LED + 4位LED（累積流量、瞬時流量同時顯示）（AH、AS、B尺寸） |
|
輸入信號
（其他輸入信號，訂貨時說明） |
I |
直流電流（4-20）mA、（0-10）mA、（0-20）mA |
|
V |
直流電壓（0-5）V、（1-5）V |
|
K |
脈沖輸入 0.5Hz～10kHz |
|
報警（選件） |
T1～T2 |
2點繼電器輸出（250V AC/3A,阻性負載） |
|
變送（選件）
（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4-20）mA、（0-10）mA、（0-20）mA |
|
A2 |
電壓輸出（1-5）V、（0-5）V |
|
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
|
B2 |
12V±5% 50mA以下 |
|
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
ASCII協議 RS232 |
|
S2 |
ASCII協議 RS485 |
|
M1 |
Modbus-RTU協議 RS232 |
|
M2 |
Modbus-RTU協議 RS485 |
|
打印接口（選件） |
P |
限AH、AS、B尺寸，通訊和打印只能二選一 |
|
停電記錄（限AH、AS、B尺寸） |
D |
|
|
累積流量脈沖輸出（選件） |
O |
1點OC門輸出 |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
|
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
|
|
