一、80路溫度巡檢儀基本性能：
80路溫度巡檢儀：8-80路輸入＋帶報警功能＋帶通訊功能＋帶打印功能（可選）
1、 8～80個輸入通道。鋁合金外殼，插拔式接線端子。
2、 0.2級精度，測控速度每通道0.1秒或0.2秒（熱電偶通道）。
3、 多路溫度巡檢儀可輸入熱電阻，熱電偶，直流電流，直流電壓信號。
4、2位通道號顯示，4位測量值顯示、顯示范圍-1999～9999。
5、 熱電阻顯示分辨力為 0.1℃，熱電偶顯示分辨力可通過參數設置為1℃或0.1℃。（各通道獨立設置）
6、 可設置使用的總通道數。也可任意關閉暫時不關心的通道、使其不參與巡回顯示和報警比較。
8、 各通道獨立設定數字濾波時間常數，提高顯示穩定性。
9、 多路溫度巡檢儀各通道獨立設定零點和滿度修正，提高系統測量精度。
10、具備定點顯示功能，方便調校。
11、 具備參數復制功能，可快速進行參數設置，大大減小參數設置的工作量。
12、 標配通訊接口�？蛇x擇RS232或RS485，TC ASCⅡ協議或 modbus-RTU 協議。
13、 可選配打印功能�？蓪崿F手動，定時，報警打印。
14、 多路溫度巡檢儀帶報警功能
二、80路巡檢儀 報警功能：
① 每個通道有4個獨立設置的報警設定值及獨立的上限或下限報警方式。
② 每個通道獨立的報警指示燈。
③ 4點報警輸出，2種可設置的報警輸出方式。
方式1：閃光報警器工作方式。
第1點報警輸出：任何通道從非報警狀態進入報警狀態時閉合；自動延時恢復（確認）或面板按鍵恢復（確認）。
第2點報警輸出：只要有1個通道處于報警狀態時則閉合。
各通道的報警指示燈有3種狀態
① 不亮：表示該通道處于非報警狀態。
② 閃爍：表示該通道從非報警狀態進入報警狀態，并且未自動延時確認或面板按鍵確認。
③ 亮： 表示該通道處于報警狀態，且已確認。
方式2：各通道的兩個報警設定點共用方式。
第1點報警輸出：任何1個通道的第1報警設定點處于報警狀態即閉合。
第2點報警輸出：任何1個通道的第2報警設定點處于報警狀態即閉合。
第3點報警輸出：任何1個通道的第3報警設定點處于報警狀態即閉合。
第4點報警輸出：任何1個通道的第4報警設定點處于報警狀態即閉合。
三、80路巡檢儀 選型儀表：
內容 |
80路巡檢儀 代碼說明 |
|
YSL- |
80點溫度測量；0.2級測量精度；測控速度（0.2秒×通道數） |
|

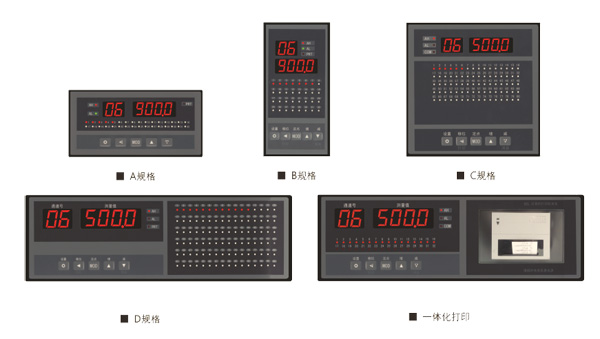

外形尺寸 |
A |
160×84×142開孔尺寸：152×76 |
|
B |
84×160×142開孔尺寸：76×152 |
|
C |
160×160×182開孔尺寸：152×152 |
|
D1 |
318×104×300臺式 |
|
D2 |
318×104×300盤裝開孔尺寸：312×96 |
|
面板規格 |
|
2位LED（通道號顯示）+ 4位LED（測量值顯示） |
|
通道數
（A、B尺寸儀表最多可選擇32通道；C、D1、D2尺寸儀表最多可選80通道） |
08 |
8通道 |
|
16 |
16通道 |
|
24 |
24通道 |
|
32 |
32通道 |
|
40 |
40通道 |
|
48 |
48通道 |
|
56 |
56通道 |
|
64 |
64通道 |
|
72 |
72通道 |
|
80 |
80通道 |
|
輸入信號
（其他輸入信號，訂貨時說明） |
R |
全部通道均為熱電阻，Pt100、Cu100、Cu50、BA1、BA2、G53 |
|
E |
全部通道均為熱電偶，K、S、R、B、N、E、J、T |
|
B |
全部通道均為直流電流（（4-20）mA/（0-10）mA/（0-20）mA）或直流電壓（（0-5）V/（1-5）V）信號。需要在訂貨時明確電流、電壓信號的輸入通道
|
|
X |
全部通道均為熱電阻（Pt100/Cu100/Cu50/BA1/BA2/G53）、熱電偶（K/S/R/B/N/E/J/T）混用。
|
|
L |
全部通道均為熱電阻（Pt100/Cu100/Cu50/BA1/BA2/G53）、
熱電偶（K/S/R/B/N/E/J/T）、直流電流（（4-20）mA/（0-10）mA/（0-20）mA）、
直流電壓（（0-5）V/（1-5）V）混用。
需要在需要在訂貨時明確電流、電壓信號的輸入通道 |
|
報警 |
|
4點公共報警繼電器輸出，250V AC/3A， 阻性負載 |
|
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
M1 |
Modbus-RTU協議 RS232 |
|
| |
| |
M2 |
Modbus-RTU協議 RS485 |
|
打印接口（選件）
（M1、M2通訊方式不能再選打�。� |
P1 |
打印接口 |
|
P2 |
一體化打�。ㄏ轉1\D2尺寸，32通道內有報警指示燈） |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
|
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
|
|
