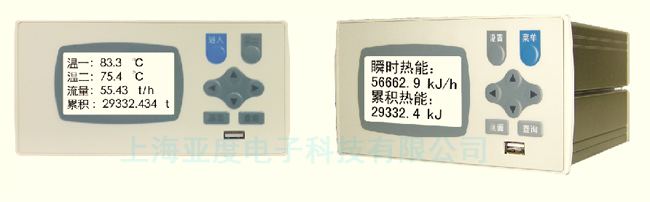

一、熱能積算記錄儀YSR22HC 基本功能：
1、 適用于各種液體介質的熱能（冷能）積算。
2、 128×64點陣液晶屏顯示，鋁合金外殼。
3、 2路溫度信號輸入，測量溫度，計算溫差。
4、 同時具備電流（電壓）流量輸入通道和脈沖流量輸入通道。適應各種流量變送器，傳感器。
5、 標配2路獨立的外供電流，給溫度和流量變送器供電。（溫度為熱電阻傳感器時只需要一路外供電源）。
6、 漢字顯示方式，方便的設置引導方式。簡化參數設置過程。
7、記錄瞬時流量，溫度的歷史數據（曲線），并可查詢。
8、 3年內每年，每月，每日累積熱能記錄及查詢。
9、 停電信息記錄及查詢。
10、 自動屏保功能。
11、 輸入信號測量精度0.2級，測控速度0.6秒。
12、 可選配USB接口，實現記錄數據轉儲。
13、 可選配2點報警輸出，實現各測量值的報警和累積量的預置輸出。
14、 可選配一路變送輸出，可針對各測量值。
15、 可選配通訊接口
二、熱能積算記錄儀YSR22HC 選型表：
內容 |
代碼說明 |
YSR22HC- |
3英寸白底黑字液晶屏（128×64）；熱能累積；測控速度0.6秒；4Mb記錄內存 |
外形尺寸 |
AH |
160×80×65mm 橫式開孔尺寸：152×76 |
流量輸入信號 |
IK |
直流電流（4-20）mA、（0-10）mA、（0-20）mA 及脈沖輸入3Hz～5kHz |
VK |
直流電壓（0-5）V、（1-5）V 及脈沖輸入3Hz～5kHz |
溫度輸入信號 |
R |
熱電阻：Pt100、CU100、CU50（Pt1000需訂貨時注明） |
I |
直流電流（4-20）mA、（0-10）mA、（0-20）mA |
報警（選件） |
T1～T2 |
2點繼電器輸出（250V AC/3A,阻性負載） |
變送（選件）
（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4-20）mA、（0-10）mA、（0-20）mA |
A2 |
電壓輸出（1-5）V、（0-5）V |
A3 |
電壓輸出（0-10）V |
外供電源（流量通道供電） |
B1 |
24V±5% 50mA以下 |
B2 |
12V±5% 50mA以下 |
外供電源（溫度通道供電，熱電阻輸入不需要） |
B1 |
24V±5% 50mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
TC ASCII協議 RS232 |
S2 |
TC ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
USB轉儲接口（選件） |
USB |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
