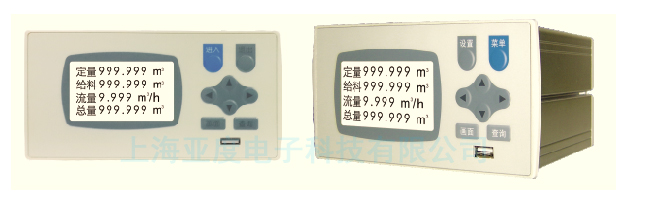

一、定量控制記錄儀YSR23 基本功能：
1、配接各種脈沖輸出的流量傳感器，用于流量定量控制，自動給料控制。
2、 128×64點陣液晶屏顯示，鋁合金外殼，漢字顯示方式。
3、 3年累計量按年、月、日記錄查詢功能。
4、發料次數計數功能。
5、8次定量控制信息記錄、查詢功能。
6、2點繼電器輸出。大閥、小閥二級控制或一級控制加瞬時流量下限報警（斷料報警）。
7、啟動、急停、恢復面板按鍵和外部開關控制功能。
8、手動啟動定量控制和自動循環控制功能。
9、定量控制測控速度：每秒10次。
10、累積流量測量精度：±1個脈沖，瞬時流量精度0.2級。
11、定量控制精度與流速及提前量設置相關。
12、標配流量傳感器電源。
13、可選配通訊接口及瞬時流量變送輸出。
二、定量控制記錄儀YSR23 選型說明：
內容 |
代碼說明 |
|
YSR23- |
3英寸白底黑字液晶屏（128×64）；定量控制；測控速度0.1秒；4Mb記錄內存 |
|
外形尺寸 |
|
160×80×65開孔尺寸：152×76 |
|
輸入信號 |
|
脈沖輸入3Hz~5kHz（脈沖信號幅值≥5V） |
|
接點輸入 |
|
3點外部開關量輸入，用于啟動、急停、恢復 |
|
控制輸出 |
|
2點繼電器輸出，其中一點輸出也可用作報警；250V AC/3A， 阻性負載 |
|
變送（選件）
（分辨率：1/3000；負載能力600Ω） |
A1 |
電流輸出（4-20）mA、（0-20）mA、（0-10）mA |
|
A2 |
電壓輸出（0-5）V、（1-5）V |
|
A3 |
電壓輸出（0-10）V |
|
外供電源 |
B1 |
24V±5% 50mA以下 |
|
B2 |
12V±5% 50mA以下 |
|
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0-99） |
S1 |
TC ASCII協議 RS232 |
|
S2 |
TC ASCII協議 RS485 |
|
M1 |
modbus-RTU協議 RS232 |
|
M2 |
modbus-RTU協議 RS485 |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
|
V1 |
10-24V AC 50/60 Hz；10-24V DC |
|
|
