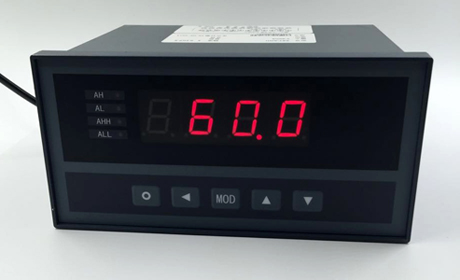

一、YST數顯表功能和特點：
1、單路數顯表：0.2級精度，測控速度每秒5次。顯示范圍-1999～9999。
2、基本型，功能型，光柱型三種可選擇的面板形式，8段折線修正功能。
3、抗干擾設計，抑制現場的繼電器、接觸器等產生的快速脈沖群干擾和其它電磁干擾，抗干擾能力達到III級
4、可選配1~4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值五種基本報警方式和與五種基本報警方式對應的五
種待機報警方式。（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警）
5、輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
6、可選配通訊、變送輸出和打印功能。
8、儀表電源：220V AC，（9~30）V DC（訂貨時注明）
二、單路數顯表 擴展功能
1、報警設定值數字顯示
2、測量值光柱顯示
3、 單路數顯表帶變送輸出
4、外供普通電源（給變送器供電）：24V或12V或5V 外供精密電源（給荷重、壓力等傳感器供電）10V或12V或0.5~1.5mA
5、 通訊接口：RS 485或RS 232
6、打印機接口（不含打印機單元）
7、實驗室用臺式儀表：小臺式（230×104）（可盤裝）、大臺式（318×104）
YST選型表:
內容 |
代碼說明 |
YST- |
0.2級精度，測控速度每秒5次 |
外形尺寸 |
AH |
160×80×125 開孔尺寸：152×76 |
AS |
80×160×125 開孔尺寸：76×152 |
B |
96×96×112 開孔尺寸：92×92 |
CH |
96×48×112 開孔尺寸：92×45 |
CS |
48×96×112 開孔尺寸：45×92 |
面板規格
(2、3為選件) |
1 |
基本型 4位LED |
2 |
功能型 4位LED + 4位LED （設定值顯示） |
3 |
光柱型 4位LED + 單光柱 （測量值顯示） （限AS） |
輸入信號
（其它輸入信號，訂貨時說明） |
E |
熱電偶（K/S/R/B/N/E/J/T）； |
R |
熱電偶（Pt100/Cu100/Cu50/BA1/BA2/G53）； |
I |
直流電流（4～20）mA、（0～10）mA、（0～20）mA； |
V |
直流電壓（0～5）V、（1～5）V、（0～10）V； |
M |
mV信號（訂貨注明范圍） |
L |
遠傳壓力表 |
報警（選件） |
T1～4 |
T3、T4限AH、AS、B(250V AC/3A，阻性負載)。 |
變送（選件）（分辨率：1/3000；負載能力：600Ω） |
A1 |
電流輸出（4～20）mA、（0～10）mA、（0～20）mA。 |
A2 |
電壓輸出（1～5）V、（0～5）V |
A3 |
電壓輸出（0～10）V |
A4 |
電壓輸出（-5V～+5V） |
A5 |
電壓輸出（-10V～+10V） |
外供電源（選件） |
B1 |
24V±5% 50mA以下 |
B1G |
24V±5% 100mA以下 |
B2 |
12V±5% 50mA以下 |
B2G |
12V±5% 100mA以下 |
B3 |
精密電源，一般為10V±2%,30ppm，100mA以下 |
通訊（選件）
（通訊速率：2400、4800、9600、19200）
（通訊地址：0～99） |
S1 |
ASCII協議 RS232 |
S2 |
ASCII協議 RS485 |
M1 |
Modbus-RTU協議 RS232 |
M2 |
Modbus-RTU協議 RS485 |
打印接口（選件） |
P |
|
電源規格 |
V0 |
100-240V AC 50/60 Hz |
V1 |
10-24V AC 50/60 Hz；10-24V DC |
二、YST數顯表 基本規格
電源電壓 |
AC電源 |
100-240 V AC 50/60 Hz |
AC/DC 電源 |
10-24V AC 50/60 Hz；10-24V DC |
消耗功率 |
AC電源 |
7 VA以下 |
AC/DC 電源 |
AC：6 VA以下；DC：5W以下 |
允許電壓變動范圍 |
電源電壓的90 ~ 110 % |
絕緣阻抗 |
100MΩ以上（500 V DC MEGA基準） |
耐電壓 |
在2000 V AC 50/60Hz下1分鐘 |
抗干擾 |
IEC61000-4-2（靜電放電)，Ⅲ級；
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級；
IEC61000-4-5（浪涌），Ⅲ級 |
防護等級 |
IP65（產品前面部分） |
周圍環境 |
溫度 |
-10 ～ 55℃；保存 -25 ～ 65℃ |
濕度 |
35 ～ 85 %RH；保存 35 ～ 85 %RH |
獲得認證 |
CE |
三、YST數顯表 輸入
測量控制速度 |
5次/秒以上 |
基本誤差 |
±0.2 %F.S |
顯示范圍 |
-1999 ~ 9999 |
輸入信號 |
電壓 |
V |
0-5V /1-5V /0-10V |
電流 |
I |
4-20/0-10/0-20 mA |
熱電阻 |
R |
Pt100?/?Cu100?/?Cu50?/?BA1?/?BA2?/?G53 |
熱電偶 |
E |
K/S/R/B/N/E/J/T |
其它 |
|
mV；電位器；遠傳壓力表等 |
數字濾波 |
慣性；平均值；移動平均 等 |
四、YST數顯表 輸出規格
接點輸出 |
T1-T4 |
1-4點，250VAC/3A 阻性負載 |
模擬量輸出
（分辨力?/3000） |
A1 |
電流輸出（4-20）mA、（0-10）mA，（0-20）mA |
A2 |
電壓輸出（0-5）V、（1-5）V |
A3 |
電壓輸出（0-10）V |
A4 |
電壓輸出（-5~+5）V |
A5 |
電壓輸出（-10~+10）V |
通訊接口 |
S1 |
TC ASCII協議?RS232 |
速率：2400；4800；9600；19200
地址：0 – 99
應答時間：500μS（測量值） |
S2 |
TC ASCII協議?RS485 |
M1 |
Modbus-RTU協議?RS232 |
M2 |
Modbus-RTU協議?RS485 |
外供電源 |
B1 |
24V±5%，50mA以下 |
B1G |
24V±5%，100mA以下 |
B2 |
12V±5%，50mA以下 |
B2G |
12V±5%，100mA以下 |
B3 |
精密電源，一般為10V±2%，?30ppm，100mA以下 |
打印接口 |
P |
硬件時鐘 |

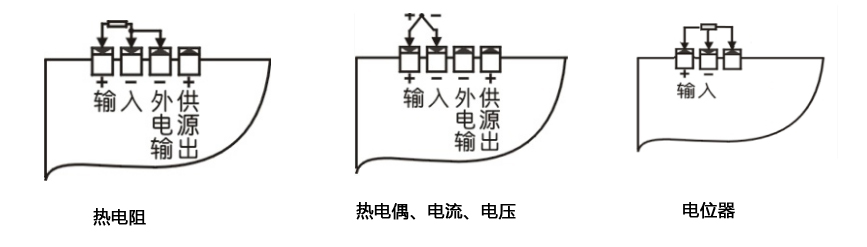

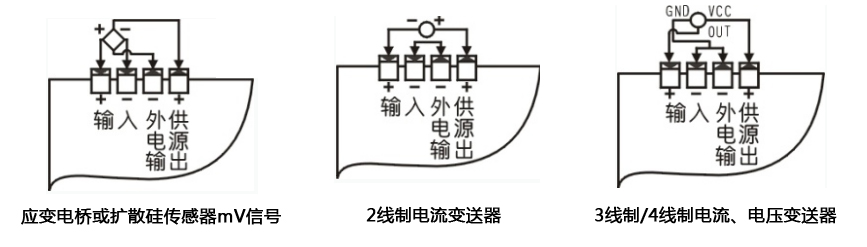

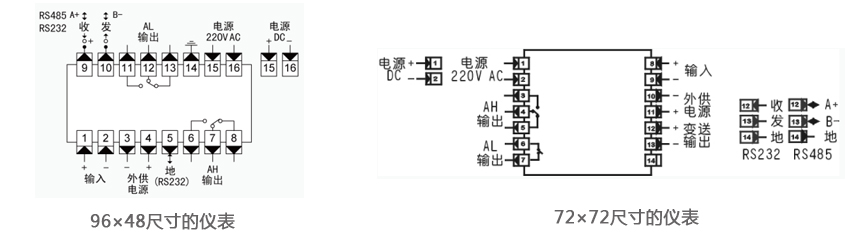

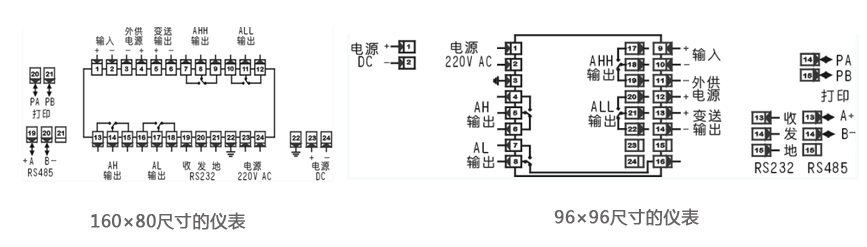

五、YST數顯表 接線圖
|
