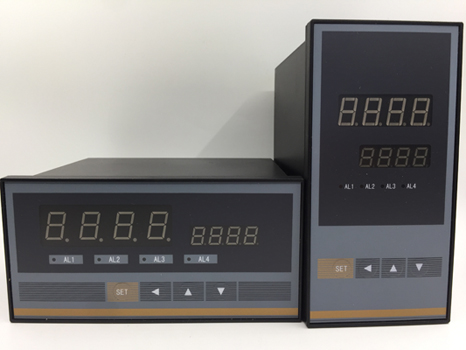

一、YSW數顯表功能和特點：
1、單路數顯表：0.2級精度，測控速度每秒10次。顯示范圍-1999～9999。

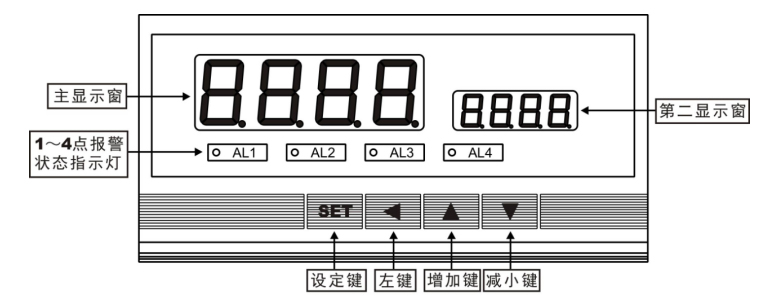

2、雙四位數碼管顯示（主顯示+第二顯示），其中第二顯示可供顯示工程量單位等信息。
3、可選配1~4點報警輸出。包括測量值上限、測量值下限、偏差上限、偏差下限、偏差絕對值五種基本報警方式和與五種基本報警方式對應的五
種待機報警方式。（待機報警方式：指儀表通電時即使處于報警區域也不報警，當測量值進入不報警區域后建立待機條件，此后正常報警）
4、10段折線修正功能。 峰值、谷值獲取功能。
5、輸入信號：熱電阻，熱電偶，直流電流，直流電壓，遠傳壓力表等。F2、WL等特殊分度，訂貨時要說明
6、可選配通訊和變送輸出功能。
8、儀表電源：220V AC，（9~30）V DC（訂貨時注明）
二、YSW數顯表 基本規格
電源電壓 |
AC電源 |
100-240 V AC 50/60 Hz |
AC/DC 電源 |
10-24V AC 50/60 Hz；10-24V DC |
消耗功率 |
AC電源 |
7 VA以下 |
AC/DC 電源 |
AC：6 VA以下；DC：5W以下 |
允許電壓變動范圍 |
電源電壓的90 ~ 110 % |
絕緣阻抗 |
100MΩ以上（500 V DC MEGA基準） |
耐電壓 |
在2000 V AC 50/60Hz下1分鐘 |
抗干擾 |
IEC61000-4-2（靜電放電)，Ⅲ級；
IEC61000-4-4（電快速瞬變脈沖群），Ⅲ級；
IEC61000-4-5（浪涌），Ⅲ級 |
防護等級 |
IP65（產品前面部分） |
周圍環境 |
溫度 |
-10 ～ 65℃；保存 -40 ～ 65℃ |
濕度 |
35 ～ 85 %RH；無凝露 |
三、YSW數顯表 輸入
測量控制速度 |
10次/秒以上 |
基本誤差 |
±0.2 %F.S |
顯示范圍 |
-1999 ~ 9999 |
輸入信號 |
電壓 |
V |
0-5V /1-5V /0-10V |
電流 |
I |
4-20/0-10/0-20 mA |
熱電阻 |
R |
Pt100 / Cu100 / Cu50 / BA1 / BA2 / G53 |
熱電偶 |
E |
K/S/R/B/N/E/J/T |
其它 |
|
mV；電位器；遠傳壓力表等 |
數字濾波 |
慣性；平均值；移動平均 等 |

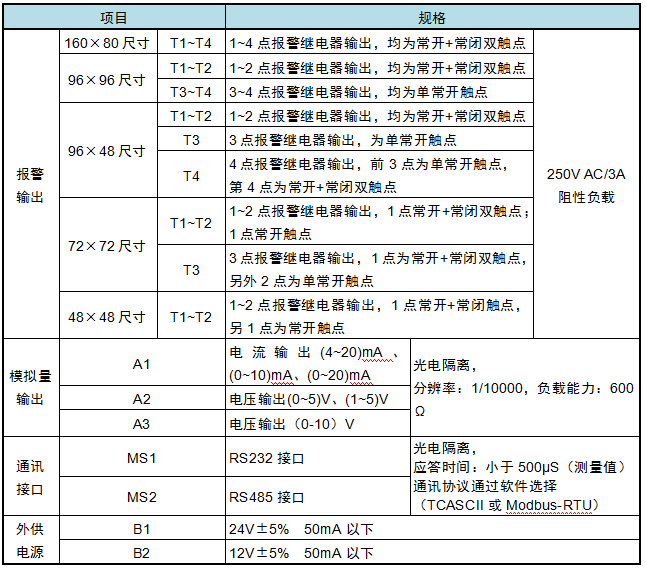

四、YSW數顯表 輸出規格
五、YSW數顯表
|
