一、單相電流表技術指標
單相電流表 型號：YL4I-31 面板尺寸：80×80mm 開孔尺寸：76×76mm
單相電流表 型號：YL4I-51 面板尺寸：96×48mm 開孔尺寸：91×44mm
單相電流表 型號：YL4I-91 面板尺寸：96×96mm 開孔尺寸：91×91mm
單相電流表 型號：YL4I-A1 面板尺寸：72×72mm 開孔尺寸：67×67mm
注：單相電流表 精度：0.5級 ，只有顯示功能，沒有輸出功能。
單相電流表 精度等級
|
顯示精度：0.5級
|
單相電流表 顯示
|
整四位LED數碼顯示
|
輸入
|
標稱輸入
|
電流
|
電流AC1A、AC5A、AC10A、AC500mA
|
電壓
|
電流AC100V、AC220V、AC380V等
|
過負荷
|
持續：1.2倍，瞬時：電壓2倍（10秒），電流10（5秒）
|
頻率
|
50/60Hz±10%
|
電源
|
輔助電源
|
標配AC220V±5%，
|
功耗
|
＜3VA
|
絕緣強度
|
AC2kV
|
絕緣電阻
|
≥100MΩ
|
平均無故障工作時間
|
＞50000h
|
工作條件
|
環境溫度：-10～55℃，相對濕度≤93%，無腐蝕氣體場，海拔高度≤2500m
|
二、單相電流表 選型表
單相電流表型號 |
YL4I-31 |
YL4I-51 |
YL4I-91 |
YL4I-A1 |
基本功能 |
測量單相電流，只可顯示，不可添加選配功能（需要選配功能選K系列） |
輔助電源 |
標配電源AC 220V,（開關電源AC/DC 80-265V請選K系列） |
面板尺寸 |
80×80mm |
96×48mm |
96×96mm |
72×72mm |
開孔尺寸 |
76×76mm |
91×44mm |
91×91mm |
67×67mm |

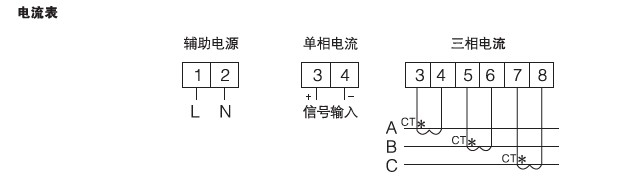

三、單相電流表接線示例圖
|
